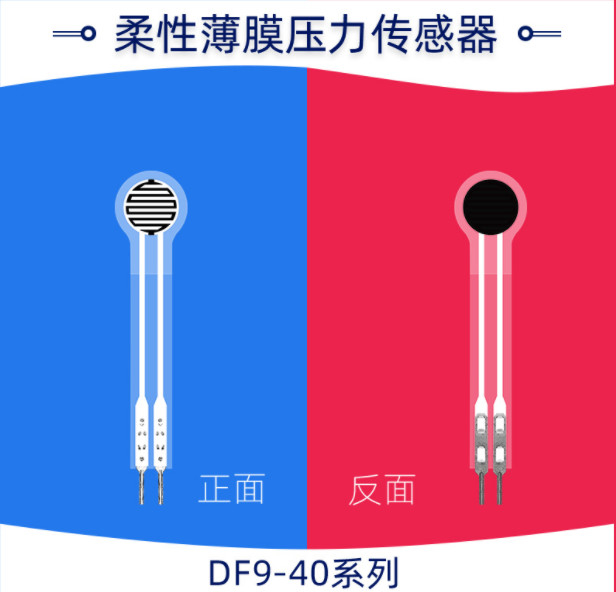

เพรสเชอร์เซนเซอร์แบบฟิล์มบางแบบยืดหยุ่น DF9-40 Series
คำอธิบาย
DF9-40 series เซ็นเซอร์ความดันแบบฟิล์มบางแบบยืดหยุ่นเป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระของเทคโนโลยีเซ็นเซอร์ความดันแบบยืดหยุ่นพิมพ์บนวัสดุบางที่มีความยืดหยุ่น มีการยึดเกาะสูง ทนต่อการดัดงอ และความไวสูงของวัสดุนาโนที่มีความยืดหยุ่น เพื่อให้ได้ความไวสูงในการตรวจจับแรงกด
เซ็นเซอร์ความดันแบบฟิล์มบางเป็นเซ็นเซอร์แบบต้านทานความต้านทานเอาต์พุตลดลงเมื่อแรงกดบนพื้นผิวเซ็นเซอร์เพิ่มขึ้นสามารถวัดความดันได้โดยใช้ความสัมพันธ์แบบต้านทานแรงกดเหมาะสำหรับสถานการณ์การวัดแรงดันบนพื้นผิวที่ยืดหยุ่น และสามารถใช้กันอย่างแพร่หลายในบ้านอัจฉริยะ เครื่องใช้ไฟฟ้า อิเล็กทรอนิกส์ยานยนต์ อุปกรณ์ทางการแพทย์ การควบคุมอุตสาหกรรม หุ่นยนต์อัจฉริยะ และสาขาอื่นๆ

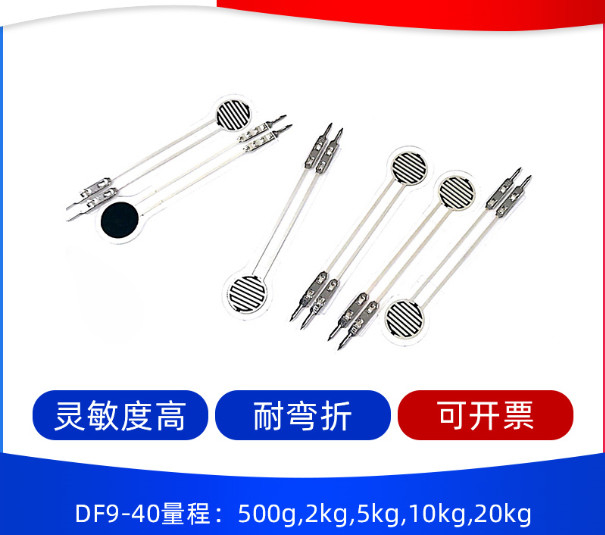

ปัจจุบัน ซีรีย์ DF9-40 มี 500 กรัม, 2 กก., 5 กก., 10 กก., 20 กก. และรุ่นอื่นๆ
คุณสมบัติ
Ø บางเฉียบมีความหนาน้อยกว่า 0.3 มม
Ø การตอบสนองอย่างรวดเร็ว
Ø อายุการใช้งานยาวนานผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø วงจรการตรวจจับนั้นเรียบง่าย ง่ายต่อการรวมและนำไปใช้
Ø โปรไฟล์เซ็นเซอร์สามารถปรับแต่งได้
Ø พารามิเตอร์ช่วงเซ็นเซอร์สามารถกำหนดเองได้
Ø ผ่านการตรวจสอบ RoHS

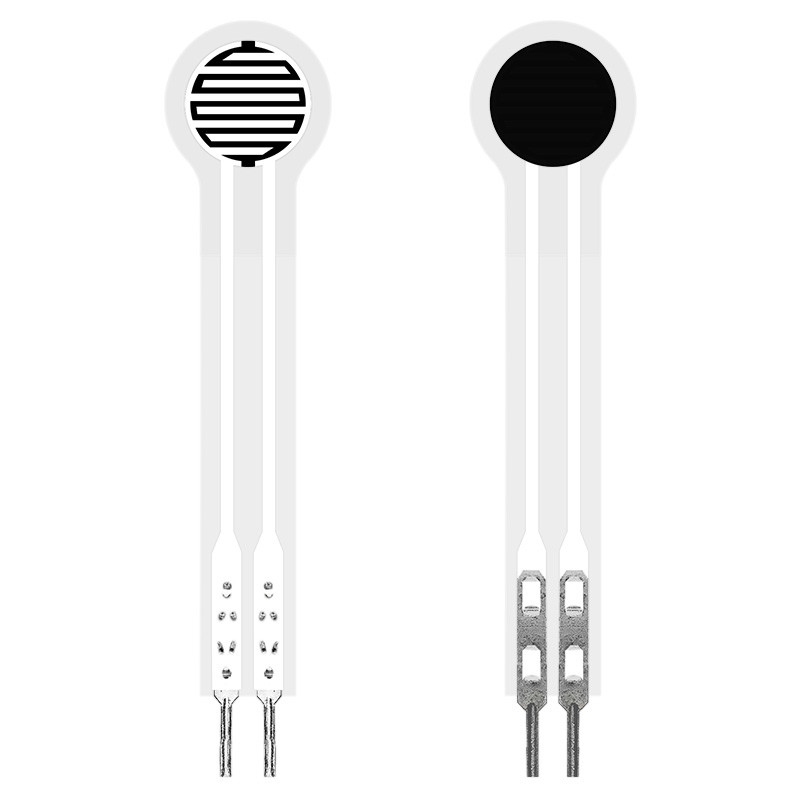

พารามิเตอร์ผลิตภัณฑ์
| โลโก้ | ขนาด (มม.) |
| ความยาว | 45.7 |
| ความกว้าง | 10 |
| โซนอ่อนไหว | φ7.5 |
| ปักหมุด | 2.54 |
| ความอดทน | 0.2 |
ดัชนีประสิทธิภาพ
| แบบอย่าง | DF9-40@500g | DF9-40@2กก. | DF9-40@5กก. | DF9-40@10กก. | DF9-40@20กก. |
| พิสัย | 0~500g | 0~2กก. | 0~5กก. | 0~10กก. | 0~20กก. |
| ความหนา | ≤0.3มม. | ||||
| มิติ | ดูข้อมูลจำเพาะและคำอธิบายขนาด | ||||
| จุดตอบกลับบันทึก1 | ≤20g | ≤300g | ≤700g | ||
| ความสามารถในการทำซ้ำ | ±5% (โหลด 50%) | ||||
| ความสม่ำเสมอโน้ต 2 | ±10%(แบทช์ของรุ่นเดียวกัน) | ||||
| ฮิสเทรีซิส | +15% (RF+ - RF-)/RF+ | ||||
| ความทนทาน | ＞หนึ่งล้านครั้ง | ||||
| แนวต้านเบื้องต้น | >10MΩ (ไม่โหลด) | ||||
| เวลาตอบสนอง | < 1ms | ||||
| เวลาดำเนินการต่อ | < 15ms | ||||
| ทดสอบแรงดัน | ค่าปกติ DC 3.3V | ||||
| อุณหภูมิในการทำงาน | -20℃ - 60℃ | ||||
| EM | ไม่มีผลิตผล | ||||
| ESD | ความรู้สึกไว | ||||
เอกสารอ้างอิงข้อมูล
|
แบบอย่าง: DF9-40@500g |
แบบอย่าง: DF9-40@2กก. |
แบบอย่าง: DF9-40@5กก. |
แบบอย่าง: DF9-40@10กก. |
แบบอย่าง: DF9-40@20กก. |
|||||
| ความดัน/กก. | ความต้านทาน/kΩ | ความดัน/กก. | ความต้านทาน/kΩ | ความดัน/กก. | ความต้านทาน/kΩ | ความดัน/กก. | ความต้านทาน/kΩ | ความดัน/กก. | ความต้านทาน/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 น | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
