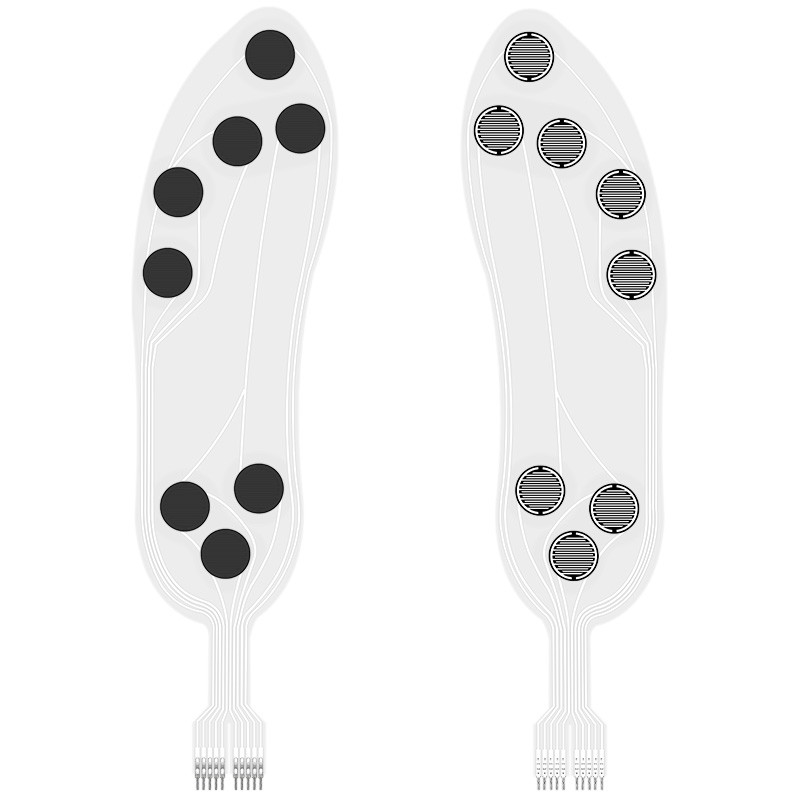

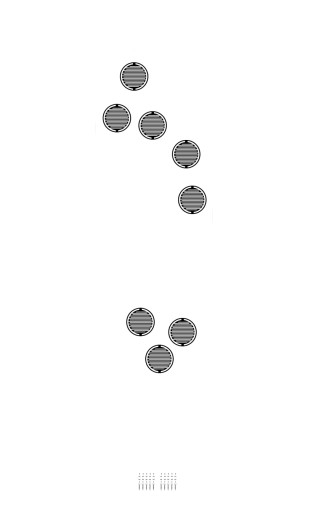

เซ็นเซอร์แรงดันฟิล์มยืดหยุ่น ZNX-01 แผ่นรองฝ่าเท้าอัจฉริยะชนิดวาริสเตอร์ เซ็นเซอร์หลายจุด
คำอธิบาย
เซ็นเซอร์แรงดันฟิล์มยืดหยุ่น ZNX-01เป็นเซ็นเซอร์ชนิดใหม่ที่ใช้เทคโนโลยีการตรวจจับแรงดันแบบยืดหยุ่นพร้อมสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระ พิมพ์วัสดุนาโนฟังก์ชันแบบยืดหยุ่นที่มีการยึดเกาะที่แข็งแรง ทนต่อการโค้งงอ และมีความไวสูงบนวัสดุที่ยืดหยุ่นและน้ำหนักเบา ดังนั้นจึงสามารถตรวจจับการกระจายแรงดันที่ฝ่าเท้าได้อย่างมีความไวสูง
เซ็นเซอร์แรงดันฟิล์มยืดหยุ่น ZNX-01 เป็นเซ็นเซอร์แบบต้านทาน ความต้านทานเอาต์พุตจะลดลงเมื่อแรงดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้น ผ่านความสัมพันธ์ระหว่างแรงดันและความต้านทานเฉพาะ สามารถวัดแรงดันได้ ตั้งค่าเซ็นเซอร์ ZNX-01 สำหรับพื้นรองเท้า สามารถตรวจจับแรงดันที่ฝ่าเท้าเมื่อร่างกายมนุษย์ยืนและเดิน และข้อมูลการตรวจจับสามารถใช้สำหรับการวิเคราะห์แรงดันที่ฝ่าเท้า
คุณสมบัติ
Ø นุ่มพิเศษ ความหนาน้อยกว่า 0.3 มม.
Ø ติดตั้งง่าย
Ø ความเร็วในการตอบสนองที่รวดเร็วและความละเอียดสูง
Ø อายุการใช้งานยาวนาน ผ่านการทดสอบแรงดันมากกว่า 1 ล้านครั้ง
Ø สัญญาณเอาต์พุตตรวจจับได้ง่าย
Ø กันน้ำ กันความชื้น ระบายอากาศได้ดี
ดัชนีประสิทธิภาพ

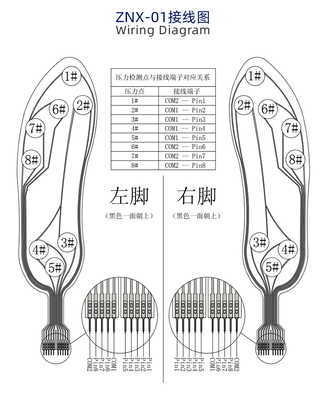

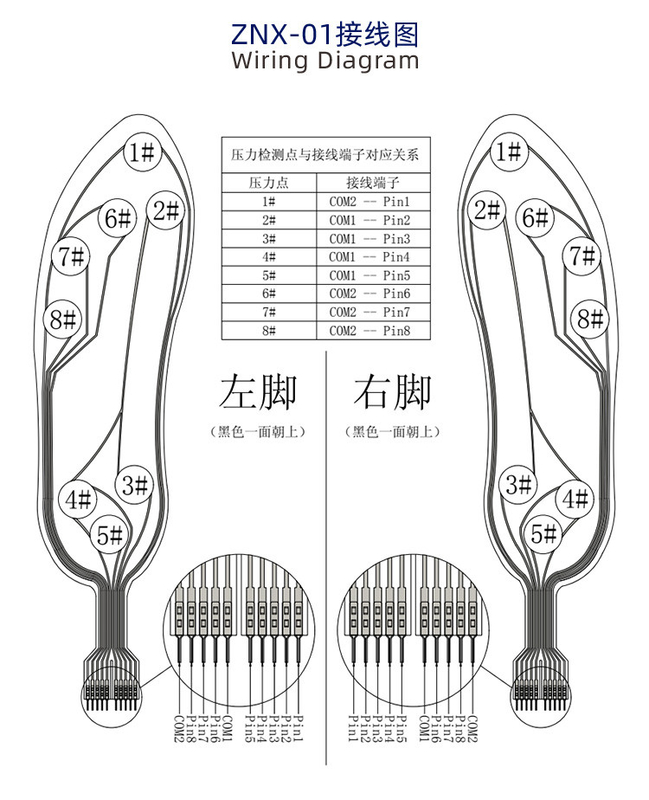

| รุ่น | ZNX-01 |
| ช่วง | 0~10 กก. |
| ความหนา | ≤0.45 มม. |
| ขนาด | ดูคำอธิบายข้อมูลจำเพาะขนาด (ปรับแต่งได้) |
| จุดตอบสนองหมายเหตุ1 | ≤400 ก. |
| ความทนทาน | ＞หนึ่งล้านครั้ง |
| ความต้านทานเริ่มต้น | ＞10MΩ(ไม่โหลด) |
| เวลาตอบสนอง | ＜1ms |
| เวลาคืนค่า | ＜15ms |
| แรงดันไฟฟ้าทดสอบ | ค่าทั่วไป DC 3.3V |
| อุณหภูมิในการทำงาน | -20℃ ～ 60℃ |
| EMI | ไม่ผลิต |
| ESD | ไม่ไวต่อ |
| โลโก้ | ความยาว | ความกว้าง | พื้นที่ไวต่อความรู้สึก | ระยะพิน | ความคลาดเคลื่อน |
| ขนาด (มม.) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. เซ็นเซอร์แรงดันฟิล์มบางยืดหยุ่น ZNX-01 เป็นส่วนประกอบที่ไม่เป็นขั้ว ไม่มีทิศทางในวงจร เมื่อใช้งาน โปรดวางโซนที่ไวต่อแรงดันของเซ็นเซอร์บนพื้นผิวที่มั่นคงและเรียบ การใช้เซ็นเซอร์บนพื้นผิวโค้งหรือผิดปกติจะทำให้เซ็นเซอร์นำไฟฟ้าในตอนแรก นั่นคือ ในสถานะ "ตอบสนอง" เมื่อไม่มีแรงดัน ในสถานะนี้ ความต้านทานเอาต์พุตของเซ็นเซอร์ยังคงสามารถตอบสนองต่อการเปลี่ยนแปลงของแรงดันได้ และความสัมพันธ์ที่สอดคล้องกันจะไม่สามารถใช้ได้กับแผ่นข้อมูลอ้างอิงอีกต่อไป
2. หากพื้นผิวรองรับและพื้นผิวที่ใช้แรงเป็นพื้นผิวที่แข็งและแข็ง และพื้นผิวสัมผัสมีขนาดใหญ่กว่าพื้นที่ไวต่อความรู้สึกของเซ็นเซอร์ เนื่องจากโครงสร้างของเซ็นเซอร์เอง การตอบสนองต่อแรงดันอาจมีขนาดเล็กและไม่เสถียร จำเป็นต้องติดแผ่นยางนุ่มกลมตรงกลางพื้นที่ไวต่อความรู้สึก เส้นผ่านศูนย์กลางเล็กกว่าพื้นที่ไวต่อความรู้สึกเล็กน้อย และพื้นที่ควรมีขนาดมากกว่า 60% ของพื้นที่ของพื้นที่ไวต่อความรู้สึก
3. คุณสามารถใช้เทปสองหน้าเพื่อยึดเซ็นเซอร์บนพื้นผิวรองรับ โปรดใส่ใจว่าพื้นผิวรองรับเรียบร้อยและสะอาดก่อนติด ขอแนะนำให้ใช้เทปสองหน้ายี่ห้อ 3M ให้บริการที่ปรับแต่งได้
4. หลังจากที่เซ็นเซอร์ได้รับแรงกดและรักษาแรงดันไว้ ค่าความต้านทานเอาต์พุตจะเลื่อนเล็กน้อยเมื่อเวลาผ่านไป โดยปกติภายใน 5% ข้อผิดพลาดนี้สามารถลดลงได้ด้วยวิธีการปรับเทียบเวลา ในการดำเนินการปรับเทียบ เวลาที่รอหลังจากใช้แรงดันจะสอดคล้องกับเวลาที่รอในการใช้งานจริง เนื่องจากสถานะแรงของเซ็นเซอร์แตกต่างกันในสถานการณ์การใช้งานที่แตกต่างกัน ขอแนะนำให้ผู้ใช้จัดเรียงเซ็นเซอร์ตามสถานการณ์การใช้งานจริงและทดสอบพารามิเตอร์การเลื่อนด้วยตนเอง
