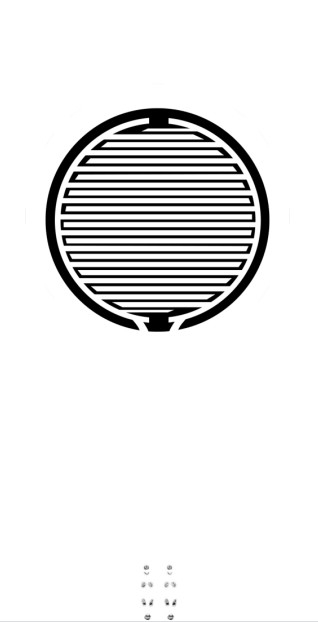

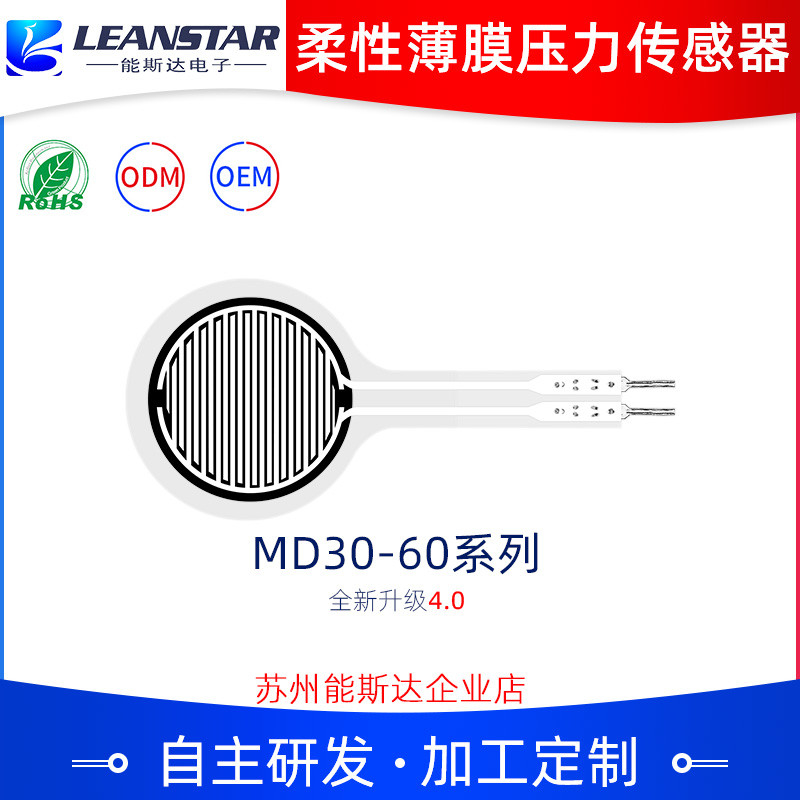

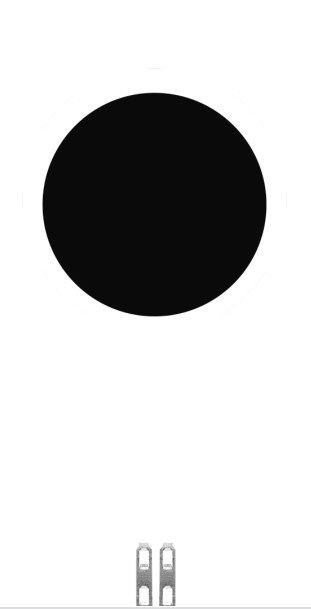

เซ็นเซอร์วัดแรงดันฟิล์มบางแบบยืดหยุ่น MD30-60 สำหรับเครื่องมือแพทย์อิเล็กทรอนิกส์
คำอธิบาย
เซ็นเซอร์วัดแรงดันฟิล์มบางแบบยืดหยุ่นรุ่น MD30-60 เป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิในทรัพย์สินทางปัญญาที่เป็นอิสระของเทคโนโลยีเซ็นเซอร์วัดแรงดันแบบยืดหยุ่น พิมพ์ลงบนวัสดุบางแบบยืดหยุ่นที่มีการยึดเกาะที่แข็งแรง ทนต่อการโค้งงอ และความไวสูงของวัสดุนาโนฟังก์ชันแบบยืดหยุ่น เพื่อให้ตรวจจับแรงดันได้ไวสูง
เซ็นเซอร์วัดแรงดันฟิล์มบางเป็นเซ็นเซอร์แบบความต้านทาน ความต้านทานเอาต์พุตจะลดลงเมื่อแรงดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้น สามารถวัดแรงดันได้ผ่านความสัมพันธ์ระหว่างแรงดันและความต้านทานเฉพาะ สามารถใช้กันอย่างแพร่หลายในการรับรู้แรงดัน การโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ หุ่นยนต์อัจฉริยะ อุปกรณ์การแพทย์อิเล็กทรอนิกส์ อุปกรณ์สวมใส่ได้ การตรวจจับสุขภาพทางสรีรวิทยา และสาขาอื่นๆ ตัวอย่างเช่น ใช้เพื่อ trigger และตรวจจับแป้นเหยียบของรถทรงตัว เพื่อตรวจจับการช่วยชีวิตหัวใจและปอด และเพื่อตรวจจับแรงดันในสถานการณ์อื่นๆ
คุณสมบัติ
Ø บางเฉียบ ความหนาน้อยกว่า 0.6 มม.
Ø ใช้พลังงานต่ำและมีความเสถียรดีเยี่ยม
Ø ตอบสนองรวดเร็ว
Ø ความไวสูงและช่วงการตรวจจับกว้าง
Ø โครงร่างการตรวจจับง่าย ผสานรวมได้ง่าย
Ø สามารถปรับแต่งเซ็นเซอร์ขนาดและรูปร่างต่างๆ ได้
Ø ผ่านการรับรอง RoHS
พารามิเตอร์ผลิตภัณฑ์
| โลโก้ | ขนาด (มม.) |
| ความยาว | 66.3 |
| ความกว้าง | 30 |
| พื้นที่ไว | φ25 |
| ระยะพิน | 2.54 |
| ความคลาดเคลื่อน | 0.2 |
ดัชนีประสิทธิภาพ

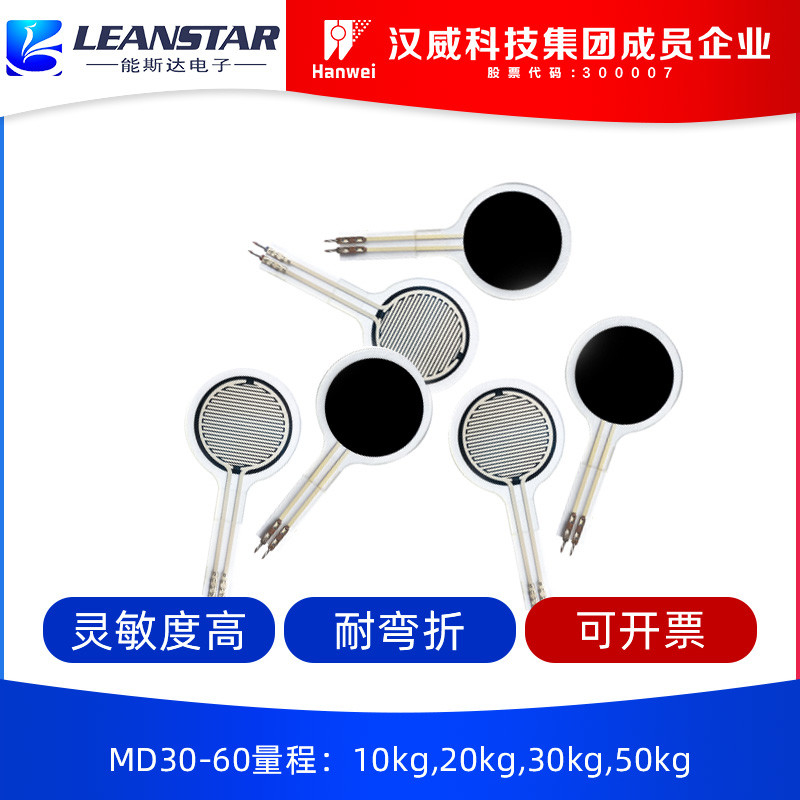

| รุ่น | MD30-60@10kg | MD30-60@20kg | MD30-60@30kg | MD30-60@50kg |
| ช่วง | 0~10kg | 0~20kg | 0~30kg | 0~50kg |
| ความหนา | ≤0.4mm | ≤0.6mm | ||
| ขนาด | ดูข้อมูลจำเพาะและคำอธิบายขนาด | |||
| จุดตอบสนองหมายเหตุ1 | ≤0.2kg | ≤0.5kg | ||
| ความสามารถในการทำซ้ำ | ±3%(โหลด 50%) | |||
| ความสอดคล้องหมายเหตุ2 | ±10%(ชุดของรุ่นเดียวกัน) | |||
| ฮิสเทอรีซิส | ﹢10% (RF+ - RF-)/RF+ | |||
| ความทนทาน | ＞หนึ่งล้านครั้ง | |||
| ความต้านทานเริ่มต้น | ＞10MΩ(ไม่โหลด) | |||
| เวลาตอบสนอง | ＜ 1ms | |||
| เวลาคืนค่า | ＜ 15ms | |||
| แรงดันไฟฟ้าทดสอบ | ค่าทั่วไป DC 3.3V | |||
| อุณหภูมิในการทำงาน | -20°C ～ 60°C | |||
| EMI | ไม่ผลิต | |||
| ESD | ไม่ไว | |||
แผ่นอ้างอิงข้อมูล
|
รุ่น: MD30-60@10kg |
รุ่น: MD30-60@20kg |
รุ่น: MD30-60@30kg |
รุ่น: MD30-60@50kg |
|||||
| แรงดัน/กก. | ความต้านทาน/kΩ | แรงดัน/กก. | ความต้านทาน/kΩ | แรงดัน/กก. | ความต้านทาน/kΩ | แรงดัน/กก. | ความต้านทาน/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
