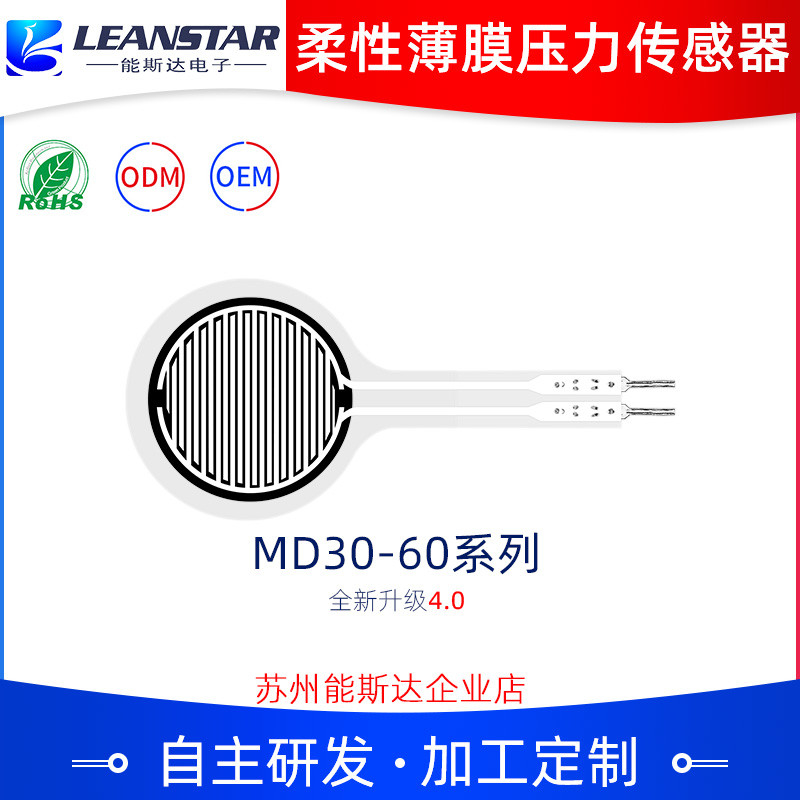

เครื่องตรวจความดันหนังบางแบบยืดหยุ่น MD30-60 เครื่องมือการแพทย์อิเล็กทรอนิกส์สําหรับโรงพยาบาล
คําอธิบาย
เครื่องตรวจแรงดันแผ่นบางแบบยืดหยุ่น MD30-60 เป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิทรัพย์สินทางปัญญาอิสระของเทคโนโลยีเซ็นเซอร์แรงดันแบบยืดหยุ่นมันถูกพิมพ์บนวัสดุบางยืดหยุ่นที่มีความแน่นแข็งแรง, ความต้านทานการบิดและความรู้สึกสูงของวัสดุงานยืดหยุ่น Nano เพื่อให้ได้รับความรู้สึกสูงของการตรวจสอบความดัน
เซนเซอร์ความดันแผ่นบางเป็นเซนเซอร์ที่มีความต้านทาน ความต้านทานการออกจะลดลงเมื่อความดันที่นําไปใช้กับพื้นผิวของเซนเซอร์เพิ่มขึ้นความดันสามารถวัดผ่านความสัมพันธ์ความดัน-ความต้านทานเฉพาะสามารถใช้ได้อย่างกว้างขวางในด้านการรับรู้ความดัน การปฏิสัมพันธ์ระหว่างมนุษย์และคอมพิวเตอร์ หุ่นยนต์ที่มีความฉลาด อุปกรณ์การแพทย์อิเล็กทรอนิกส์ อุปกรณ์ที่ใส่ได้ การตรวจสอบสุขภาพทางกายภาพ และสาขาอื่นๆเช่น, มันใช้กับกดและตรวจจับการกดของรถสมดุล เพื่อตรวจสอบการฟื้นฟูหัวใจและปอด และตรวจสอบความดันในกรณีอื่นๆ
ลักษณะ
Ø หนาสุดบาง หนากว่า 0.6 มิลลิเมตร
Ø การใช้พลังงานที่ต่ําและความมั่นคงที่ดี
Ø การตอบสนองอย่างรวดเร็ว
Ø ความรู้สึกสูงและระยะการตรวจจับที่กว้าง
Ø โครงการการตรวจสอบที่เรียบง่าย การบูรณาการง่าย
Ø เซ็นเซอร์ขนาดและรูปร่างที่แตกต่างกัน สามารถปรับแต่งได้
Øผ่านการรับรอง RoHS
ปริมาตรสินค้า
| โลโก้ |
ขนาด ((มม) |
| ความยาว |
66.3 |
| ความกว้าง |
30 |
| พื้นที่อ่อนโยน |
φ25 |
| สูงปิ้น |
2.54 |
| ความอดทน |
0.2 |

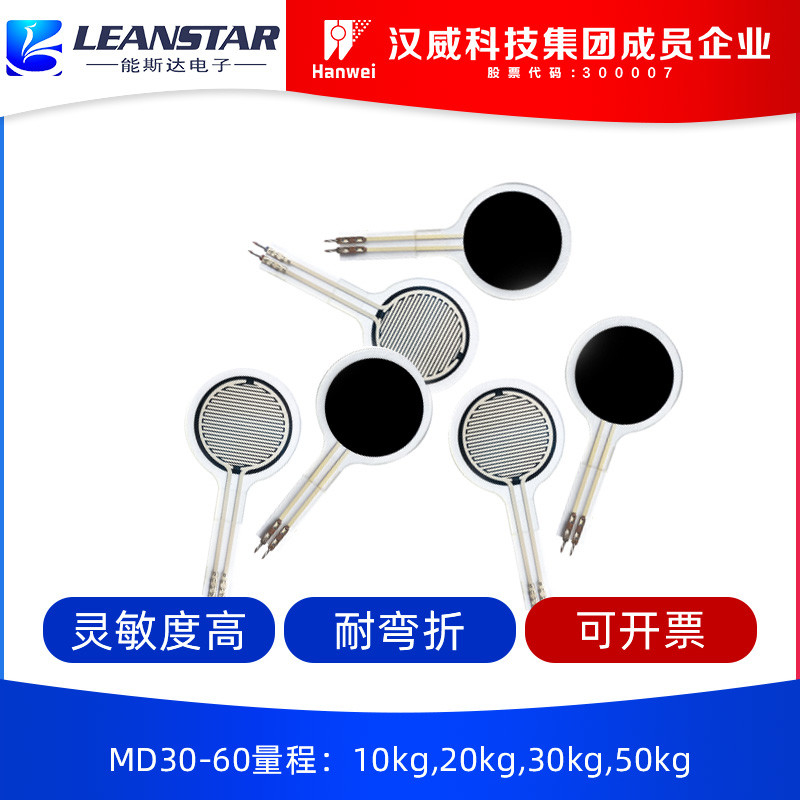

อัตราการผลิต
| รุ่น |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| ระยะทาง |
0 ~ 10 กิโลกรัม |
0 ~ 20kg |
0 ~ 30kg |
0 ~ 50 กิโลกรัม |
| ความหนา |
≤0.4mm |
≤0.6mm |
| ขนาด |
ดูรายละเอียดและคําอธิบายขนาด |
| จุดตอบสนองหมายเหตุ1 |
≤0.2kg |
≤0.5kg |
| ความซ้ํา |
± 3% ((50% เต็ม) |
| ความสอดคล้องหมายเหตุ2 |
± 10% ((ชุดของรุ่นเดียวกัน) |
| ไฮสเตเรซิส |
+10% (RF)+- RF-) / RF+ |
| ความทนทาน |
>หนึ่งล้านครั้ง |
| การ ต่อ ต้าน อย่าง เริ่มต้น |
> 10MΩ ((ไม่บรรทุก) |
| เวลาตอบสนอง |
< 1 ms |
| เวลาต่อเนื่อง |
< 15ms |
| ความดันการทดสอบ |
ค่าธรรมดา DC 3.3V |
| อุณหภูมิการทํางาน |
-20°C ̇ 60°C |
| EMI |
ไม่มีผลิต |
| ESD |
อ่อนไหว |
ใบข้อมูล
|
รุ่น:
MD30-60@10kg
|
รุ่น:
MD30-60@20kg
|
รุ่น:
MD30-60@30kg
|
รุ่น:
MD30-60@50kg
|
|
| ความดัน/kg |
ความต้านทาน/kΩ |
ความดัน/kg |
ความต้านทาน/kΩ |
ความดัน/kg |
ความต้านทาน/kΩ |
ความดัน/kg |
ความต้านทาน/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
วงจรอ้างอิง
คําแนะนํา
- เครื่องตรวจจับความยืดหยุ่น MD30-60 ซีรี่ย์เป็นส่วนประกอบที่ไม่เป็นขั้วขั้วขั้ว ไม่มีทิศทางในวงจร
- เมื่อใช้ ส่งโซนที่มีความรู้สึกต่อความดันของเซ็นเซอร์บนพื้นที่เรียบแข็ง การใช้เซ็นเซอร์บนพื้นที่โค้งหรือไม่เรียบ จะทําให้เซ็นเซอร์ในตอนแรกนําไฟในภาวะ "ตอบสนอง" เมื่อไม่มีแรงกดดัน; ในสภาพนี้ ความต้านทานการออกของเซ็นเซอร์ยังสามารถตอบสนองกับการเปลี่ยนแปลงความดัน และความสัมพันธ์ที่ตรงกับมันจะไม่ใช้ต่อใบข้อมูลมาตรฐานอีกต่อไป
- หากพื้นผิวรองรับและพื้นผิวที่ใช้แรงเป็นพื้นผิวที่แข็งและแข็ง และพื้นผิวสัมผัสใหญ่กว่าพื้นที่ที่รู้สึกของเซ็นเซอร์ เนื่องจากโครงสร้างของเซ็นเซอร์เองการตอบสนองความดันอาจเล็กและไม่มั่นคง. พัดยางอ่อนกลมที่ต้องการที่จะถูกติดตั้งไว้ที่กลางของพื้นที่ที่มีความรู้สึก, กว้างเล็กน้อยกว่าพื้นที่ที่มีความรู้สึกและพื้นที่ควรมากกว่า 60% ของพื้นที่ของพื้นที่ที่รู้สึก;
- คุณสามารถใช้เทปสองด้านในการติดตั้งเซ็นเซอร์บนพื้นผิวรองรับ ให้ความสนใจว่าพื้นผิวรองรับเรียบร้อยและสะอาดก่อนการติดแนะนําให้ใช้เทป 2 ด้านแบรนด์ 3M; ให้บริการตามความต้องการ
- หลังจากที่เซ็นเซอร์ได้รับความเครียดและรักษาความดัน, ค่าความต้านทานผลิตจะเคลื่อนไหวเล็กน้อยตามเวลา, โดยปกติภายใน 5% ความผิดพลาดนี้สามารถลดลงโดยวิธีการปรับระยะเวลาในการดําเนินการปรับระดับ, เวลารอหลังจากการใช้แรงดันสอดคล้องกับเวลารอในการใช้งานจริง เนื่องจากสภาพแรงของเซ็นเซอร์แตกต่างกันในกรณีการใช้งานที่แตกต่างกันแนะนําให้ผู้ใช้จัดเรียงเซ็นเซอร์ให้เหมาะสมกับกรณีการใช้งานจริง และทดสอบปริมาตรการคลื่นโดยตัวเอง.
ประกาศ
- เมื่อใช้เซ็นเซอร์ พยายามให้แรงฝนที่ได้รับเป็นเท่าเทียมกัน และหลีกเลี่ยงการสัมผัสโดยตรงกับเซ็นเซอร์โดยวัตถุคม
- การใช้เกินระยะจะลดประสิทธิภาพของเซ็นเซอร์ หรือแม้กระทั่งทําลายเซ็นเซอร์
- ปลายเซ็นเซอร์ทําจากทองแดงและวัสดุทองเหลืองทองเหลือง และนําสามารถ welded ตามความต้องการแนะนําให้ไม่เกิน 300 °C, และเวลาสัมผัสไม่ควรเกิน 1 วินาที เพื่อป้องกันความร้อนสูงจากการละลายและการปรับปรุงพื้นฐานหนัง
