เซ็นเซอร์วัดแรงดันฟิล์มบางแบบยืดหยุ่น ZD10-100 เพื่อชีวิตที่ดีขึ้น
คำอธิบาย

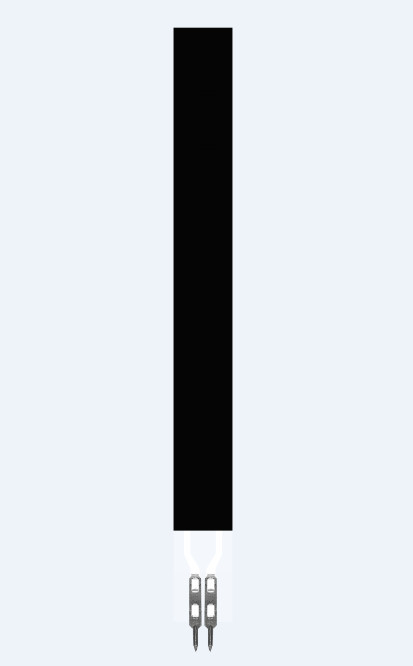

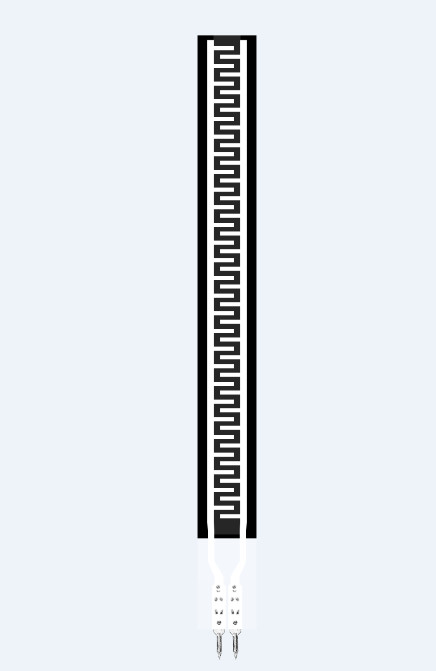

เซ็นเซอร์วัดแรงดันฟิล์มบางแบบยืดหยุ่น ZD10-100 เป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระของเทคโนโลยีเซ็นเซอร์วัดแรงดันแบบยืดหยุ่น มันถูกพิมพ์บนวัสดุบางแบบยืดหยุ่นที่มีการยึดเกาะที่แข็งแรง ทนต่อการโค้งงอ และความไวสูงของวัสดุนาโนฟังก์ชันแบบยืดหยุ่น เพื่อให้ได้การตรวจจับแรงดันที่มีความไวสูง
เซ็นเซอร์วัดแรงดันฟิล์มแบบยืดหยุ่นเป็นเซ็นเซอร์แบบต้านทาน ความต้านทานเอาต์พุตจะลดลงเมื่อแรงดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้น สามารถวัดแรงดันได้ผ่านความสัมพันธ์ระหว่างแรงดันและความต้านทานเฉพาะ
ZD10-100 ส่วนใหญ่ใช้สำหรับการตรวจจับแรงดันขนาดเล็กในพื้นที่หนึ่งๆ จุดตอบสนองต่ำถึง 50 กรัม ซึ่งสามารถตรวจจับทริกเกอร์แรงดันและการเปลี่ยนแปลงแรงดันบนพื้นผิวของเซ็นเซอร์ ZD10-100 ได้อย่างมีประสิทธิภาพ สามารถใช้กันอย่างแพร่หลายในบ้านอัจฉริยะ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ และสาขาอื่นๆ
คุณสมบัติ
Ø บางเฉียบ ความหนาน้อยกว่า 0.3 มม.
Ø แพ็คเกจกันน้ำแบบยืดหยุ่น
Ø ทนต่อการโค้งงอ
Ø ตอบสนองรวดเร็ว
Ø อายุการใช้งานยาวนาน ผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø สัญญาณเอาต์พุตตรวจจับได้ง่าย
Ø สามารถปรับแต่งความยาว ขนาด แพ็คเกจพิน ฯลฯ ได้
Ø สามารถปรับแต่งพารามิเตอร์ช่วงเซ็นเซอร์ได้
ดัชนีประสิทธิภาพ
| รุ่น | ZD10-100 |
| ช่วง | 0~500g |
| ความหนา | ≤0.3 มม. |
| ขนาด | ดูข้อมูลจำเพาะและคำอธิบายขนาด |
| จุดตอบสนอง1 | ≤50g |
| ความสามารถในการทำซ้ำ | ±5%(โหลด 50%) |
| ความสอดคล้อง2 | ±15%(ชุดของรุ่นเดียวกัน) |
| ฮิสเทรีซิส | +10% (RF+ - RF-)/RF+ |
| ความทนทาน | ＞หนึ่งล้านครั้ง |
| ความต้านทานเริ่มต้น | ＞10MΩ(ไม่โหลด) |
| เวลาตอบสนอง | ＜1ms |
| เวลาคืนค่า | ＜15ms |
| แรงดันไฟฟ้าทดสอบ | ค่าทั่วไป DC 3.3V |
| อุณหภูมิในการทำงาน | -20℃ ~ 60℃ |
| EMI | ไม่ผลิต |
| ESD | ไม่ไว |
แผ่นอ้างอิงข้อมูล
| รุ่น | แรงดัน/gf | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| ZD10-100 | ความต้านทาน/KΩ | 10.29 | 5.34 | 3.98 | 3.32 | 2.98 | 2.82 | 2.66 | 2.55 | 2.47 | 2.43 |
หมายเหตุ: เส้นโค้งในไอคอนถูกวาดจากข้อมูลที่วัดภายใต้เงื่อนไขเฉพาะ ความสัมพันธ์ของเส้นโค้งมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจริงควรได้รับการทดสอบหลังการติดตั้งตามการใช้งานเฉพาะ
