แผงควบคุมสัญญาณเตือนอัคคีภัยไร้สายอัจฉริยะสำหรับความปลอดภัยของอาคาร/บ้าน/โรงเรียน (64 จุด)
คำนำ

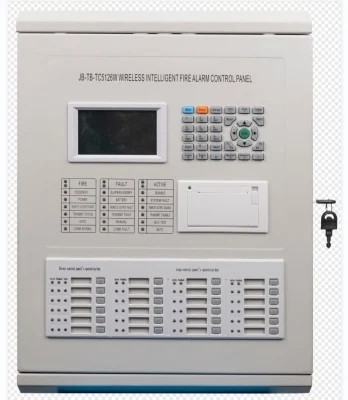

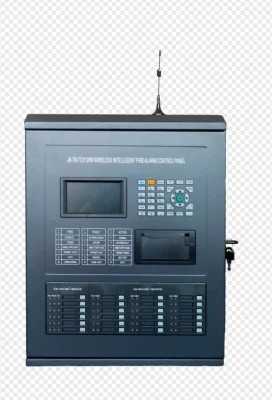

แผงควบคุมสัญญาณเตือนอัคคีภัยไร้สายอัจฉริยะ JB-TB-TC5126W เป็นแผงควบคุมสัญญาณเตือนอัคคีภัยไร้สายอัจฉริยะรุ่นใหม่ที่ได้รับการออกแบบและพัฒนาขึ้นภายใต้การตรวจสอบความต้องการของตลาดการป้องกันอัคคีภัยอย่างเต็มที่ของบริษัทของเรา โดยสรุปประสบการณ์ด้านวิศวกรรมอัคคีภัยของบริษัทในอุตสาหกรรมการป้องกันอัคคีภัยมาเป็นเวลาหลายปี และเป็นไปตามข้อกำหนดของ GB4717-2005 แผงควบคุมสัญญาณเตือนอัคคีภัย, GA1151-2014 ข้อกำหนดทั่วไปสำหรับฟังก์ชันการสื่อสารไร้สายของระบบสัญญาณเตือนอัคคีภัย และ GB16806-2006 ระบบควบคุมการเชื่อมโยงอัคคีภัย
แผงควบคุมใช้โครงสร้างแบบติดผนังและการออกแบบแบบแยกส่วน และมีคุณสมบัติครบถ้วน มีความน่าเชื่อถือสูง และการกำหนดค่าที่ยืดหยุ่น ระบบใช้จอแสดงผล LCD สี ซึ่งใช้งานง่าย เรียนรู้และใช้งานง่าย แผงควบคุมนี้สามารถเชื่อมต่อกับจุดแจ้งเตือนด้วยวิธีไร้สาย แผงควบคุมสัญญาณเตือนอัคคีภัยไร้สายอัจฉริยะ JB-TB-TC5126W สามารถจับคู่กับเครื่องตรวจจับความร้อนไร้สายแบบจุด เครื่องตรวจจับควันไร้สาย MCP เครื่องตรวจจับก๊าซไวไฟไร้สาย ฯลฯ ที่ผลิตโดยบริษัทของเราตามความต้องการ เพื่อตอบสนองความต้องการต่างๆ ของวิศวกรรมอัคคีภัย โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานและใช้งานแผงควบคุมนี้ หลังจากทดสอบและยอมรับแล้ว คู่มือนี้ควรได้รับการดูแลโดยบุคคลพิเศษและเก็บรักษาไว้อย่างเหมาะสมเพื่อใช้อ้างอิงในอนาคต!

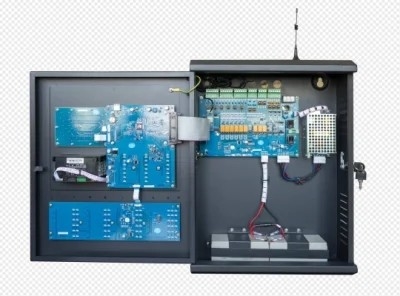

บทนำเกี่ยวกับส่วนประกอบของแผงควบคุม
เพื่อให้คุณคุ้นเคยกับแผงควบคุมมากขึ้น ต่อไปนี้จะแนะนำส่วนประกอบหลักของแผงควบคุมโดยสังเขป:
·หลักโมดูลควบคุม
บอร์ดควบคุมหลักมีหน้าที่วิเคราะห์และประมวลผลข้อมูลที่ส่งมาจากส่วนประกอบอื่นๆ ในระบบ และตามผลการวิเคราะห์ข้อมูล สั่งให้ส่วนประกอบอื่นๆ ในระบบดำเนินการคำสั่งที่เกี่ยวข้อง เช่น ควบคุมการเตือนด้วยเสียงของลำโพง ฯลฯ
·โมดูลแสดงผล
ส่วนประกอบการแสดงผลมีอินเทอร์เฟซเอาต์พุตหลักของข้อมูลการเตือนภัย รวมถึงอินเทอร์เฟซการบำรุงรักษาและสอบถามข้อมูลประจำวัน
·โมดูลปุ่ม
ปุ่มเมทริกซ์ถูกใช้ในแผงควบคุม ซึ่งสะดวกมากสำหรับผู้ใช้ในการตั้งค่าและบำรุงรักษาระบบ
·Pโมดูลพลังงาน
โมดูลจ่ายไฟจ่ายไฟให้กับอุปกรณ์ทั้งระบบ และให้สัญญาณความผิดพลาดของพลังงาน เช่น ความผิดพลาดของพลังงานหลัก ความผิดพลาดของพลังงานสำรอง และแรงดันไฟฟ้าต่ำของพลังงานสำรอง และมีความสามารถในการป้องกันการรบกวนที่ดี
·โมดูลไร้สาย 470
การสื่อสารสองทิศทางที่เข้ารหัส 470MHzFSK สามารถสื่อสารกับอุปกรณ์ไร้สายได้ 32 เครื่อง
·ลูปแผงควบคุม
แผงควบคุมนี้สามารถเชื่อมต่อกับแผงควบคุมวงจรอัจฉริยะได้ 18 แผง ซึ่งมีสายไฟน้อยกว่าและมีความน่าเชื่อถือสูง ปุ่มเริ่ม/หยุดแต่ละปุ่มบนแผงเริ่มต้นการควบคุมไฟด้วยตนเองสามารถเชื่อมโยงกับอุปกรณ์บัสใดๆ ที่เชื่อมต่อกับระบบตามคำจำกัดความ และทำการควบคุมการเริ่มต้น/หยุดของอุปกรณ์เชื่อมโยงบัส ดังนั้นจึงแก้ปัญหาโดยธรรมชาติของการเดินสายวิศวกรรม การกำหนดค่าอุปกรณ์ และการติดตั้งและการดีบักของระบบรวมการเชื่อมโยงการเตือนภัย
·แผงควบคุมโดยตรง
แผงควบคุมนี้สามารถติดตั้งแผงควบคุมโดยตรงแบบสามสาย 6 ทาง และมีฟังก์ชันในการตรวจจับวงจรเปิดและวงจรลัดของสายเอาต์พุต ซึ่งสามารถรับประกันความน่าเชื่อถือของโมดูลควบคุมเองและการเชื่อมต่อกับอุปกรณ์สำคัญในขอบเขตสูงสุด
ข้อมูลจำเพาะทางเทคนิคหลัก
1 แหล่งจ่ายไฟ
แหล่งจ่ายไฟหลัก: AC 220V (3.5A) ช่วงแรงดันไฟฟ้า +10% ~ -15%
แหล่งจ่ายไฟสำรอง: แบตเตอรี่ตะกั่วกรด 12V/3.3Ah 2 ก้อน
2 สภาพแวดล้อมการทำงาน
อุณหภูมิ: -10℃ ~ +55℃
ความชื้น: ≤95%, ไม่มีการควบแน่น
3 ความจุของอุปกรณ์
จำนวนลูป: สองลูปไร้สาย
จำนวนส่วนประกอบในแต่ละลูป: 32 จุด
จำนวนส่วนของเครือข่าย: 29
4 ข้อกำหนดของระบบสายไฟ
CAN bus: RVS คู่บิดที่มีพื้นที่หน้าตัด ≥ 1.0 มม.
5 พารามิเตอร์ความถี่วิทยุ
กำลังส่ง:< 20dBm
ระยะการสื่อสาร: ≤50m
ย่านความถี่: 470MHz
6 มาตรฐานการดำเนินการ
มาตรฐานผู้บริหาร: GB4717-2005 แผงควบคุมสัญญาณเตือนอัคคีภัย
GA 1151-2014 ข้อกำหนดทั่วไปสำหรับฟังก์ชันการสื่อสารไร้สายของระบบสัญญาณเตือนอัคคีภัย
GB16806-2006 ระบบควบคุมการเชื่อมโยงอัคคีภัย
การประมวลผลข้อมูลความผิดพลาดและความผิดปกติและการตรวจสอบเป็นประจำ
| เลขที่ | ความผิดพลาด | เหตุผล | วิธีแก้ไข |
| 1 | ไม่มีการแสดงผลหรือการแสดงผลผิดปกติหลังจากเริ่มต้น |
A. แหล่งจ่ายไฟผิดปกติ B. การเชื่อมต่อที่ไม่ดีกับสายแผงแสดงผล |
A. ตรวจสอบแหล่งจ่ายไฟ 24V B. ตรวจสอบสายเชื่อมต่อ
|
| 2 | "ความล้มเหลวของพลังงานหลัก" หลังจากเริ่มต้น |
A. ไม่มีไฟ AC B. ฟิวส์ AC ขาด |
A. ตรวจสอบและเชื่อมต่อสาย AC B. เปลี่ยนฟิวส์ AC (ดูฉลากสำหรับพารามิเตอร์) |
| 3 | หลังจากเริ่มต้น "ความล้มเหลวในการสแตนด์บาย" จะปรากฏขึ้น |
A. ประกันภัยเสีย B. การเชื่อมต่อสายที่ไม่ดี C. แบตเตอรี่สูญหายหรือเสียหาย |
A. เปลี่ยนท่อความปลอดภัย (ดูฉลากสำหรับพารามิเตอร์) B. เปิดกล่องไฟและตรวจสอบขั้วต่อที่เกี่ยวข้อง C. หลังจากเริ่มต้นเป็นเวลานานกว่า 8 ชั่วโมงภายใต้แหล่งจ่ายไฟ AC ให้เปลี่ยนแบตเตอรี่หากไม่สามารถขจัดความผิดพลาดได้ |
| 4 | ไม่สามารถลงทะเบียนแผงแสดงผลภายนอกได้ | ข้อผิดพลาดในการเชื่อมต่อสายสื่อสารหรือไม่ดี |
ตรวจสอบสายไฟและสายสื่อสารของแผงแสดงผลไฟ
|
| 5 | ไม่พิมพ์ |
A. ไม่ได้ตั้งค่าให้พิมพ์ B. การเชื่อมต่อสายเครื่องพิมพ์ไม่ดี C. เครื่องพิมพ์เสีย |
A. รีเซ็ตการตั้งค่า B. ตรวจสอบและเชื่อมต่อให้ดี C. เปลี่ยนเครื่องพิมพ์ |
| 6 | ไม่ตอบสนองหลังจากกดปุ่มด้วยตนเอง |
A. สถานะการห้ามด้วยตนเอง B. การเชื่อมต่อสายที่ไม่ดีของดิสก์เริ่มต้นไฟด้วยตนเอง |
A. รีเซ็ตโหมดเริ่มต้น B. ตรวจสอบและเชื่อมต่อให้ดี |
| 7 | ความล้มเหลวของอุปกรณ์ |
A. การตัดการเชื่อมต่ออุปกรณ์ B. อุปกรณ์เสียหาย |
A. ตรวจสอบการเชื่อมต่อ B. การเปลี่ยนอุปกรณ์
|
| 8 | ความผิดพลาดของนาฬิกา ความผิดพลาดในการจัดเก็บ ความผิดพลาดของลูป ฯลฯ |
A. การรบกวนจากสิ่งแวดล้อม B. การเสื่อมสภาพของชิ้นส่วนที่เกี่ยวข้อง |
A. ตรวจสอบว่าการลงกราวด์อยู่ในสภาพดีหรือไม่ B. แจ้งแผนกบริการด้านเทคนิคของเรา |
