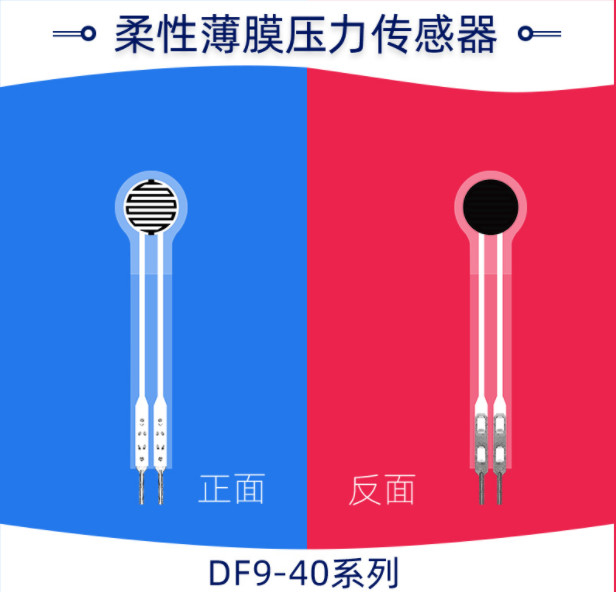

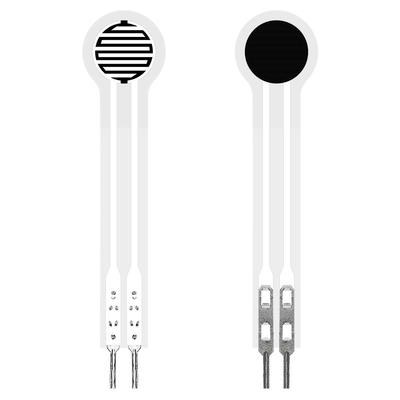

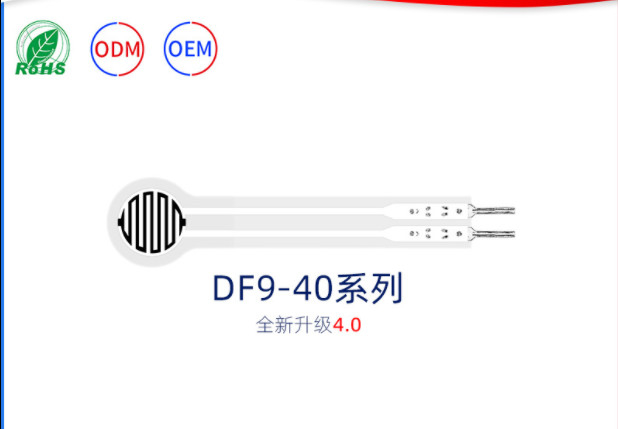

เครื่องตรวจจับแรงดันหนังบางแบบสมาธิ DF9-40 ซีรีส์
คําอธิบาย
DF9-40 ซีรี่ย์เซ็นเซอร์ความดันหนังบางยืดหยุ่นเป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิทรัพย์สินทางปัญญาอิสระของเทคโนโลยีเซ็นเซอร์ความดันยืดหยุ่นมันถูกพิมพ์บนวัสดุบางยืดหยุ่นที่มีความแน่นแข็งแรง, ความต้านทานการบิดและความรู้สึกสูงของวัสดุงานยืดหยุ่น Nano เพื่อให้ได้รับความรู้สึกสูงของการตรวจสอบความดัน
เซนเซอร์ความดันแผ่นบางเป็นเซนเซอร์ที่มีความต้านทาน ความต้านทานการออกจะลดลงเมื่อความดันบนพื้นผิวเซนเซอร์เพิ่มขึ้นความดันสามารถวัดผ่านความสัมพันธ์ความดัน-ความต้านทานเฉพาะมันเหมาะสําหรับกรณีการวัดความดันบนพื้นผิวยืดหยุ่น และสามารถใช้ได้อย่างกว้างขวางในบ้านฉลาด อิเล็กทรอนิกส์ผู้บริโภค อิเล็กทรอนิกส์รถยนต์ อุปกรณ์การแพทย์ การควบคุมอุตสาหกรรม โรบอตฉลาด และสาขาอื่นๆ
ซีรี่ย์ DF9-40 มีตัวแบบขนาด 500 กรัม, 2 กิโลกรัม, 5 กิโลกรัม, 10 กิโลกรัม, 20 กิโลกรัม และอีกหลายรุ่น
ลักษณะ
Ø หนาเกิน 0.3 มิลลิเมตร
Ø การตอบสนองอย่างรวดเร็ว
Ø อายุการใช้งานยาวนานผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø วงจรตรวจจับง่าย การบูรณาการและการใช้งานง่าย
Ø โปรไฟล์เซ็นเซอร์สามารถปรับแต่งได้
Ø ปริมาตรระยะของเซ็นเซอร์สามารถปรับแต่งได้
Øผ่านการรับรอง RoHS
ปริมาตรสินค้า
| โลโก้ | ขนาด ((มม) |
| ความยาว | 45.7 |
| ความกว้าง | 10 |
| พื้นที่อ่อนแอ | φ75 |
| สูงปิ้น | 2.54 |
| ความอดทน | 0.2 |
อัตราการผลิต
| รุ่น | DF9-40@500 กรัม | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| ระยะทาง | 0 ~ 500 กรัม | 0 ~ 2 กิโลกรัม | 0 ~ 5 กิโลกรัม | 0 ~ 10 กิโลกรัม | 0 ~ 20kg |
| ความหนา | ≤0.3mm | ||||
| ขนาด | ดูรายละเอียดและคําอธิบายขนาด | ||||
| จุดตอบสนองหมายเหตุ1 | ≤ 20 กรัม | ≤ 300 กรัม | ≤ 700 กรัม | ||
| ความซ้ํา | ± 5% ((50% เต็ม) | ||||
| ความสอดคล้องหมายเหตุ 2 | ± 10% ((ชุดของรุ่นเดียวกัน) | ||||
| ไฮสเตเรซิส | +15% (RF+ - RF-) /RF+ | ||||
| ความทนทาน | >หนึ่งล้านครั้ง | ||||
| การ ต่อ ต้าน อย่าง เริ่มต้น | > 10MΩ ((ไม่บรรทุก) | ||||
| เวลาตอบสนอง | < 1 ms | ||||
| เวลาต่อเนื่อง | < 15ms | ||||
| ความดันการทดสอบ | ค่าธรรมดา DC 3.3V | ||||
| อุณหภูมิการทํางาน | -20°C - 60°C | ||||
| EMI | ไม่มีผลิต | ||||
| ESD | อ่อนไหว | ||||
ใบข้อมูล
|
รุ่น: DF9-40@500 กรัม |
รุ่น: DF9-40@2kg |
รุ่น: DF9-40@5kg |
รุ่น: DF9-40@10kg |
รุ่น: DF9-40@20kg |
|||||
| ความดัน/kg | ความต้านทาน/kΩ | ความดัน/kg | ความต้านทาน/kΩ | ความดัน/kg | ความต้านทาน/kΩ | ความดัน/kg | ความต้านทาน/kΩ | ความดัน/kg | ความต้านทาน/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
