ประสบการณ์พิเศษเซ็นเซอร์ความดันฟิล์มบาง ๆ ที่ยืดหยุ่น ZD10-100 เพื่อชีวิตที่ดีขึ้น
คำอธิบาย

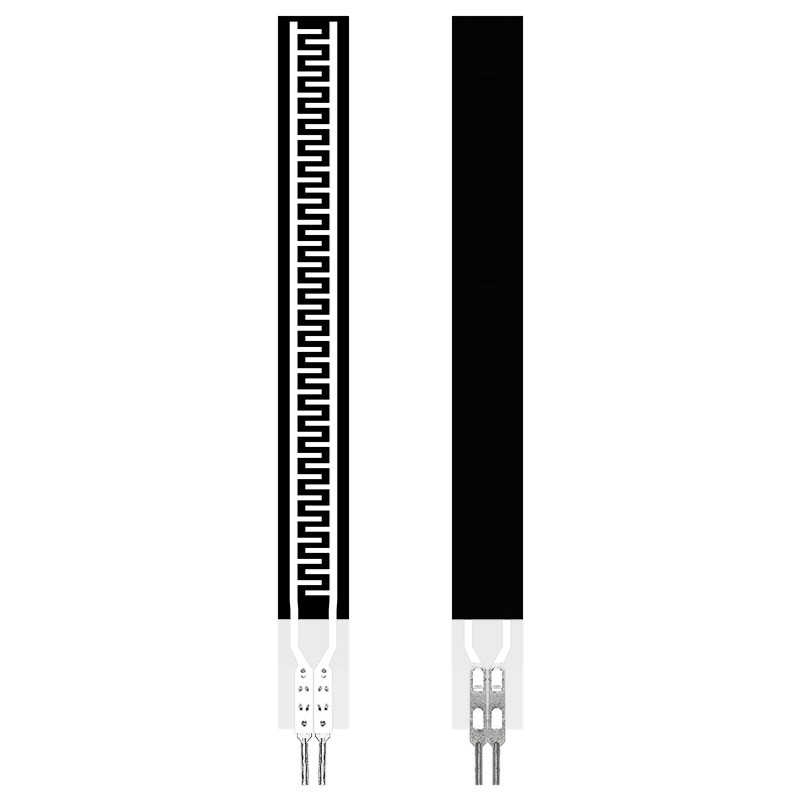

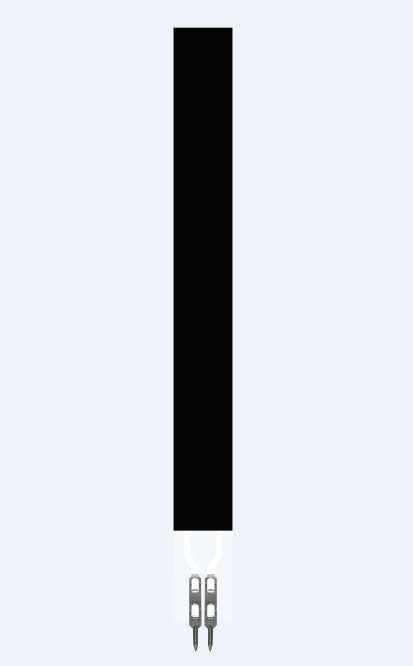

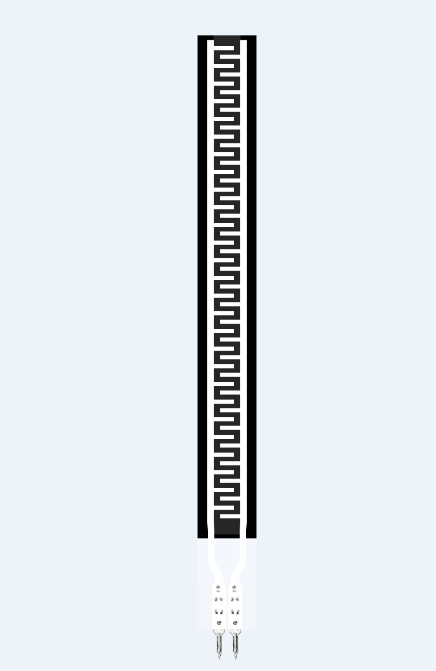

ZD10-100 เซ็นเซอร์ความดันฟิล์มบางที่ยืดหยุ่นเป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิ์ในทรัพย์สินทางปัญญาอิสระของเทคโนโลยีเซ็นเซอร์ความดันที่ยืดหยุ่น มันถูกพิมพ์บนวัสดุบาง ๆ ที่ยืดหยุ่นด้วยการยึดเกาะที่แข็งแกร่งความต้านทานการดัดและความไวสูงของวัสดุการทำงานของนาโนที่ยืดหยุ่นเพื่อให้ได้รับความไวสูงของการตรวจจับความดัน
เซ็นเซอร์ความดันฟิล์มที่ยืดหยุ่นเป็นเซ็นเซอร์ต้านทาน ความต้านทานเอาท์พุทจะลดลงเมื่อความดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้น ความดันสามารถวัดได้ผ่านความสัมพันธ์ที่ต้านทานแรงดันที่เฉพาะเจาะจง
ZD10-100 ส่วนใหญ่ใช้สำหรับการตรวจจับแรงดันเล็ก ๆ ในบางพื้นที่ จุดตอบสนองของมันต่ำถึงต่ำกว่า 50 กรัมซึ่งสามารถตรวจจับทริกเกอร์ความดันและการเปลี่ยนแปลงความดันบนพื้นผิวของเซ็นเซอร์ ZD10-100 ได้อย่างมีประสิทธิภาพ สามารถใช้กันอย่างแพร่หลายใน Smart Home อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอุปกรณ์อิเล็กทรอนิกส์ยานยนต์และสาขาอื่น ๆ
คุณสมบัติ
Øความหนาบาง ๆ น้อยกว่า 0.3 มม.
Øแพ็คเกจกันน้ำที่ยืดหยุ่น
Øการต่อต้านการดัด
Øการตอบสนองอย่างรวดเร็ว
Øชีวิตที่ยาวนานผ่านการทดสอบเร่งด่วนมากกว่า 1 ล้านครั้ง
Øสัญญาณเอาต์พุตนั้นง่ายต่อการตรวจจับ
Øความยาวของผลิตภัณฑ์ที่ปรับแต่งได้ขนาดแพ็คเกจพิน ฯลฯ
Øพารามิเตอร์ช่วงเซ็นเซอร์สามารถปรับแต่งได้
ดัชนีประสิทธิภาพ
| แบบอย่าง |
ZD10-100 |
| พิสัย |
0 ~ 500G |
| ความหนา |
≤0.3mm |
| มิติ |
ดูข้อมูลจำเพาะและคำอธิบายขนาด |
| จุดตอบสนอง1 |
≤50g |
| การทำซ้ำได้ |
± 5%(โหลด 50%) |
| ความสม่ำเสมอ2 |
± 15%(ชุดของรุ่นเดียวกัน) |
| การตีโพยตีพาย |
+ 10% (RF+ - RF -)/RF+ |
| ความทน |
＞ หนึ่งล้านครั้ง |
| ความต้านทานเริ่มต้น |
＞ 10mΩ (ไม่โหลด) |
| เวลาตอบสนอง |
＜1ms |
| เวลากลับมาทำงาน |
＜15ms |
| แรงดันไฟฟ้าทดสอบ |
ค่าทั่วไป DC 3.3V |
| อุณหภูมิการทำงาน |
-20 ℃ ~ 60 ℃ |
| อีเอ็มไอ |
ไม่มีผลผลิต |
| ESD |
ความไม่รู้สึก |
แผ่นอ้างอิงข้อมูล
| แบบอย่าง |
ความดัน/GF |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
ความต้านทาน/kΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
หมายเหตุ: เส้นโค้งในไอคอนถูกดึงมาจากข้อมูลที่วัดได้ภายใต้เงื่อนไขเฉพาะ ความสัมพันธ์ของเส้นโค้งมีไว้สำหรับการอ้างอิงเท่านั้น ข้อมูลจริงควรได้รับการทดสอบหลังจากการติดตั้งตามแอปพลิเคชันเฉพาะ

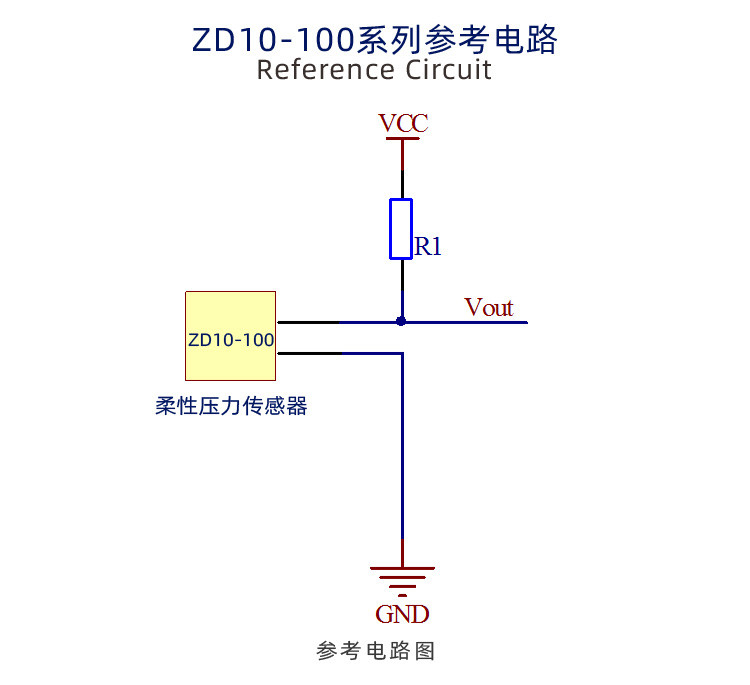

วงจรอ้างอิง
คำแนะนำ
- เซ็นเซอร์ความดันที่ยืดหยุ่น ZD10-100 เป็นส่วนประกอบที่ไม่ใช่ขั้วไม่มีทิศทางในวงจร
- เมื่อใช้โปรดวางโซนที่ไวต่อแรงดันของเซ็นเซอร์บนพื้นผิวที่มั่นคง การใช้เซ็นเซอร์บนพื้นผิวโค้งหรือไม่สม่ำเสมอจะทำให้เซ็นเซอร์เริ่มต้นได้ในขั้นต้นนั่นคือในสถานะ "ตอบสนอง" เมื่อไม่มีแรงกดดัน ในสถานะนี้ความต้านทานเอาต์พุตเซ็นเซอร์ยังคงสามารถตอบสนองต่อการเปลี่ยนแปลงแรงดันและความสัมพันธ์ที่สอดคล้องกันไม่สามารถใช้ได้กับแผ่นข้อมูลอ้างอิงอีกต่อไป
- หากพื้นผิวที่รองรับและพื้นผิวแอปพลิเคชันแรงมีทั้งพื้นผิวที่แข็งและแข็งและพื้นผิวสัมผัสมีขนาดใหญ่กว่าขนาดเซ็นเซอร์ (ขนาดพื้นที่ที่ไวต่อเซ็นเซอร์ 52 มม.*10 มม.) เนื่องจากโครงสร้างของเซ็นเซอร์เองการตอบสนองความดันอาจมีขนาดเล็กและไม่เสถียร แผ่นยางนุ่มกลมจะต้องติดอยู่ที่กึ่งกลางของพื้นที่ที่มีความอ่อนไหวเส้นผ่านศูนย์กลางมีขนาดเล็กกว่าพื้นที่ที่ละเอียดอ่อนเล็กน้อยและพื้นที่ควรมากกว่า 60% ของพื้นที่ที่มีความอ่อนไหว
- คุณสามารถใช้เทปสองด้านเพื่อแก้ไขเซ็นเซอร์บนพื้นผิวที่รองรับ ให้ความสนใจว่าพื้นผิวที่รองรับนั้นเป็นระเบียบและสะอาดก่อนวาง ขอแนะนำให้ใช้เทปสองด้านแบรนด์ 3M ให้บริการที่กำหนดเอง
- หลังจากเซ็นเซอร์เครียดและรักษาความดันค่าความต้านทานเอาท์พุทจะลอยอยู่เล็กน้อยเมื่อเวลาผ่านไปโดยปกติจะอยู่ภายใน 5% ข้อผิดพลาดนี้สามารถลดลงได้ด้วยวิธีการสอบเทียบเวลา ในการดำเนินการสอบเทียบเวลารอหลังจากใช้แรงดันสอดคล้องกับเวลารอคอยในการใช้งานจริง เนื่องจากสถานะการบังคับของเซ็นเซอร์นั้นแตกต่างกันในสถานการณ์แอปพลิเคชันที่แตกต่างกันจึงขอแนะนำให้ผู้ใช้จัดการเซ็นเซอร์ตามสถานการณ์แอปพลิเคชันจริงและทดสอบพารามิเตอร์ดริฟท์ด้วยตนเอง
การประกาศ
- เมื่อใช้เซ็นเซอร์ให้พยายามทำให้โหลดที่ได้รับอย่างสม่ำเสมอและหลีกเลี่ยงการสัมผัสโดยตรงกับเซ็นเซอร์โดยวัตถุคม
- การใช้งานมากเกินไปจะช่วยลดประสิทธิภาพของเซ็นเซอร์หรือแม้แต่ทำลายเซ็นเซอร์
- เทอร์มินัลเซ็นเซอร์ทำจากวัสดุทองแดงและชุบดีบุกและตะกั่วสามารถเชื่อมได้ตามความต้องการ ควรสังเกตว่าอุณหภูมิการบัดกรีไม่ควรสูงเกินไปขอแนะนำว่าไม่ควรเกิน 300 ° C และเวลาสัมผัสไม่ควรเกิน 1 วินาทีเพื่อป้องกันอุณหภูมิสูงจากการละลายและการเปลี่ยนรูปพื้นผิวของฟิล์ม
