เซ็นเซอร์ความดันหนังยืดหยุ่น
คําอธิบาย

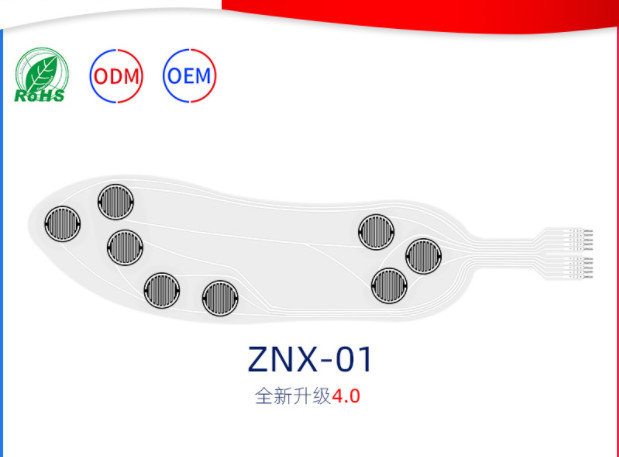

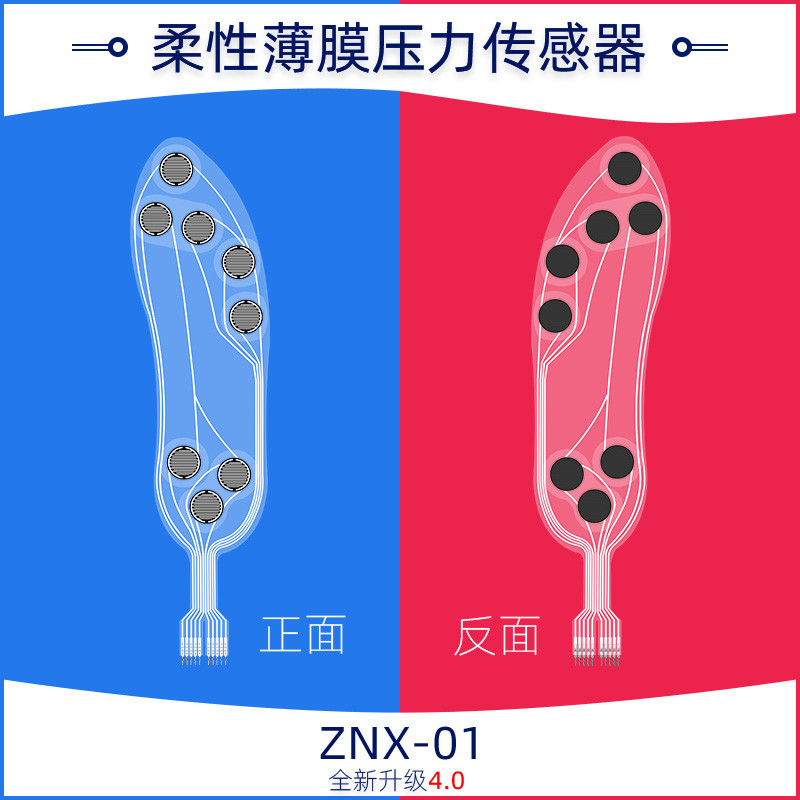

ZNX-01 เครื่องตรวจจับความดันฟิล์มยืดหยุ่นเป็นเซ็นเซอร์ประเภทใหม่ที่ใช้เทคโนโลยีตรวจจับความดันแบบยืดหยุ่นที่มีสิทธิทรัพย์สินทางปัญญาที่อิสระความทนทานต่อการบิดและความรู้สึกสูงต่อวัสดุยืดหยุ่นและเบา. เพื่อให้มันสามารถตรวจจับความรู้สึกสูงของการกระจายความดันของเท้า
เครื่องตรวจความดันหนังยืดหยุ่น ZNX-01 เป็นเครื่องตรวจความดันแบบมีแรงต่อต้าน ความต้านทานการออกจะลดลงเมื่อความดันที่นํามาใช้กับพื้นผิวของเครื่องตรวจความดันเพิ่มขึ้นผ่านความสัมพันธ์ความดันและความต้านทานใส่เซ็นเซอร์ ZNX-01 สําหรับรองเท้า มันสามารถตรวจจับแรงกดดันของเท้าเมื่อร่างกายมนุษย์ยืนและเดินและข้อมูลการตรวจพบสามารถใช้ในการวิเคราะห์ความดันบนเท้า.
ลักษณะ
Ø นุ่มมาก ความหนาต่ํากว่า 0.3 มิลลิเมตร
Ø การบูรณาการง่าย
Ø ความเร็วในการตอบสนองอย่างรวดเร็วและความละเอียดสูง
Ø อายุการใช้งานยาวนานผ่านการทดสอบพิมพ์มากกว่า 1 ล้านครั้ง
Ø การตรวจสอบสัญญาณออกได้ง่าย
Ø กันน้ํา กันความชื้น หายใจได้
อัตราการผลิต
| รุ่น | ZNX-01 |
| ระยะทาง | 0 ~ 10 กิโลกรัม |
| ความหนา | ≤0.45mm |
| ขนาด | ดูรายละเอียดขนาด (สามารถปรับแต่ง) |
| จุดตอบสนองหมายเหตุ1 | ≤ 400 กรัม |
| ความทนทาน | >หนึ่งล้านครั้ง |
| การ ต่อ ต้าน อย่าง เริ่มต้น | > 10MΩ ((ไม่บรรทุก) |
| เวลาตอบสนอง | < 1 ms |
| เวลาต่อเนื่อง | < 15ms |
| ความดันการทดสอบ | ค่าธรรมดา DC 3.3V |
| อุณหภูมิการทํางาน | -20°C ̇ 60°C |
| EMI | ไม่มีผลิต |
| ESD | อ่อนไหว |

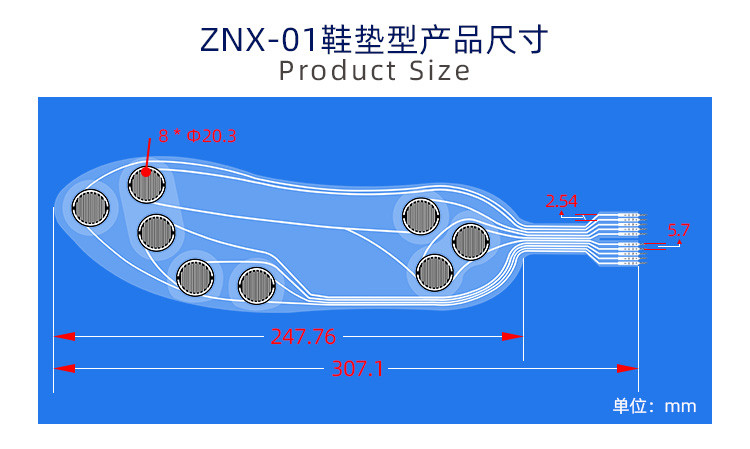

| โลโก้ | ความยาว | ความกว้าง | พื้นที่อ่อนโยน | สูงปิ้น | ความอดทน |
| ขนาด ((มม) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01เซ็นเซอร์ความดันหนังบางยืดหยุ่นเป็นส่วนประกอบที่ไม่ขั้วโลก ไม่มีทิศทางในวงจร เมื่อใช้, กรุณาวางโซนความดันที่รู้สึกของเซ็นเซอร์บนที่มั่นคง,พื้นที่เรียบการใช้เซ็นเซอร์บนพื้นผิวโค้งหรือไม่เรียบร้อยจะทําให้เซ็นเซอร์ในตอนแรกนํา, หมายถึงในภาวะ "การตอบสนอง" เมื่อไม่มีความดัน; ในภาวะนี้,ความต้านทานการออกของเซ็นเซอร์ยังสามารถตอบสนองกับการเปลี่ยนแปลงความดันและความสัมพันธ์ที่ตรงกับมันจะไม่ใช้ต่อใบข้อมูลมาตรฐานอีกต่อไป
2.ถ้าพื้นที่รองรับและพื้นที่ใช้แรงเป็นทั้งพื้นที่แข็งและแข็ง และพื้นที่สัมผัสใหญ่กว่าพื้นที่ที่รู้สึกของเซ็นเซอร์ เนื่องจากโครงสร้างของเซ็นเซอร์เองการตอบสนองความดันอาจเล็กและไม่มั่นคง. พัดยางอ่อนกลมที่ต้องการที่จะถูกติดตั้งไว้ที่กลางของพื้นที่ที่มีความรู้สึก, กว้างเล็กน้อยกว่าพื้นที่ที่มีความรู้สึกและพื้นที่ควรมากกว่า 60% ของพื้นที่ของพื้นที่ที่รู้สึก;
3.คุณสามารถใช้เทปสองด้านเพื่อติดตั้งเซ็นเซอร์บนพื้นผิวรองรับ. ให้ความสนใจว่าพื้นผิวรองรับเรียบร้อยและสะอาดก่อนการติดแนะนําให้ใช้เทป 2 ด้านแบรนด์ 3M; ให้บริการตามความต้องการ
4.หลังจากที่เซ็นเซอร์ได้รับความเครียดและรักษาความดัน, ค่าความต้านทานผลิตจะเคลื่อนไหวเล็กน้อยตามเวลา, โดยปกติภายใน 5% ความผิดพลาดนี้สามารถลดโดยวิธีการการปรับระยะเวลาในการดําเนินการปรับระดับ, เวลารอหลังจากการใช้แรงดันสอดคล้องกับเวลารอในการใช้งานจริง เนื่องจากสภาพแรงของเซ็นเซอร์แตกต่างกันในกรณีการใช้งานที่แตกต่างกันแนะนําให้ผู้ใช้จัดเรียงเซ็นเซอร์ให้เหมาะสมกับกรณีการใช้งานจริง และทดสอบปริมาตรการคลื่นโดยตัวเอง.
