การตอบสนองที่มีความรู้สึกสูงมาก เครื่องตรวจความดันแผ่นบางแบบยืดหยุ่น เครื่องตรวจความดันแบบอิเล็กทรอนิกส์
คําอธิบาย

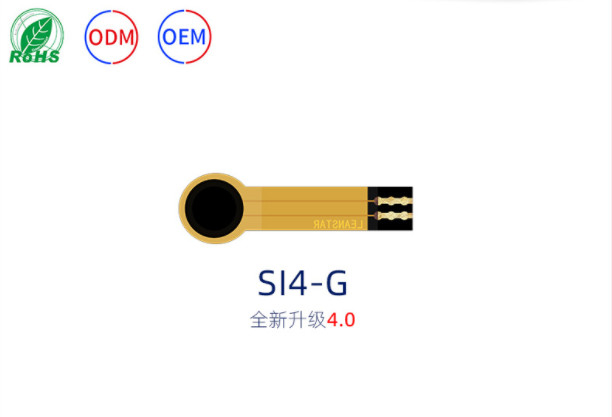

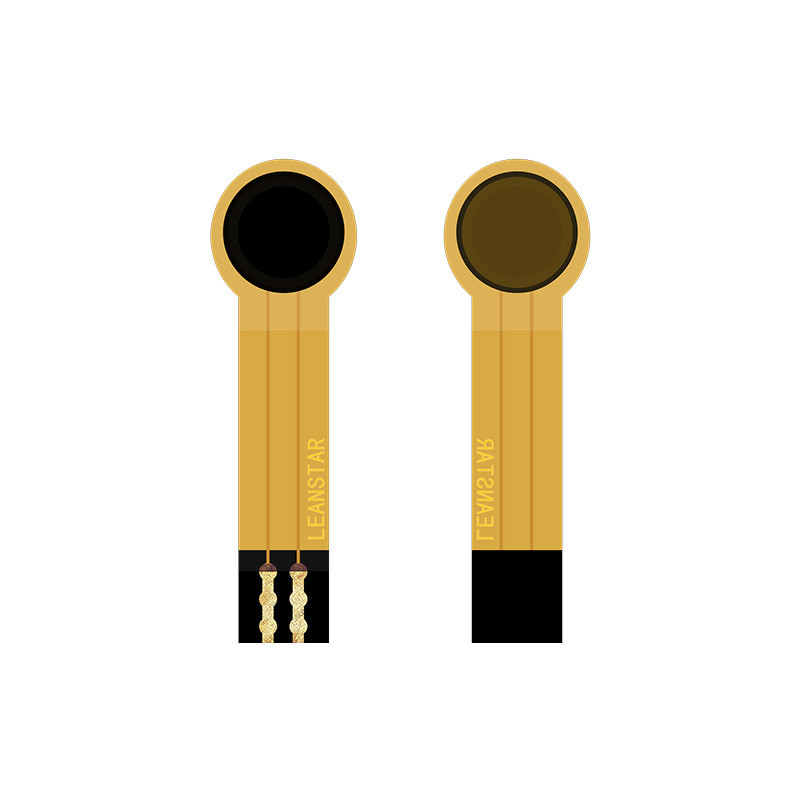

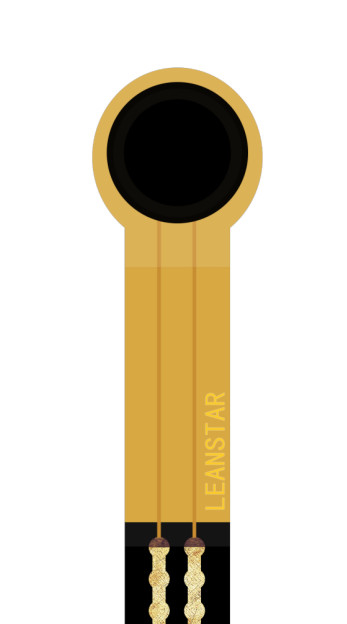

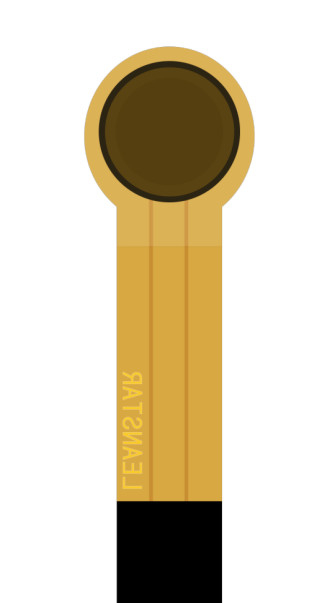

SI4-G เครื่องตรวจจับความดันหนังบางยืดหยุ่นเป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิทรัพย์สินทางปัญญาที่อิสระจากเทคโนโลยีเซ็นเซอร์ความดันแบบยืดหยุ่น มันถูกพิมพ์บนวัสดุบางยืดหยุ่นที่มีความแน่นแข็งแรงความต้านทานในการบิดและความรู้สึกสูงของวัสดุงานยืดหยุ่น Nanoเพื่อให้เกิดความรู้สึกสูงในการตรวจสอบความดัน
เซนเซอร์ความดันฟิล์มยืดหยุ่นเป็นเซนเซอร์ที่มีความต้านทาน ความต้านทานการออกจะลดลงเมื่อแรงกดที่นํามาใช้กับพื้นผิวของเซนเซอร์เพิ่มขึ้นความดันสามารถวัดผ่านความสัมพันธ์ความดัน-ความต้านทานเฉพาะ.
SI4-G เซ็นเซอร์ความดันหนังยืดหยุ่น ใช้เป็นหลักในการกระตุ้นความดันและการตรวจจับของปากกาอิเล็กทรอนิกส์เมื่อผู้ใช้เขียนด้วยปากกาอิเล็กทรอนิกส์สามารถตรวจจับการเปลี่ยนแปลงความดันการเขียนได้ หลังจากการประมวลผลอัลการิธม์ การรับรู้ลายมือสามารถทํา , การแก้ไขการยืนและฟังก์ชันอื่น ๆ สัญญาณสามารถรวบรวมผ่านวงจรง่าย ๆ
ลักษณะ
Ø หนาเกิน 0.25 มิลลิเมตร
Ø ความต้านทานการบิด
Ø การตอบสนองอย่างรวดเร็ว
Ø อายุการใช้งานยาวนานผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø การตรวจสอบสัญญาณออกได้ง่าย
Ø ความยาวของผลิตภัณฑ์ที่สามารถปรับแต่งได้ ขนาด, การบรรจุสตางค์, ฯลฯ
Ø ปารามิเตอร์ระยะเซ็นเซอร์ที่สามารถปรับแต่งได้
อัตราการผลิต
| รุ่น | SI4-G |

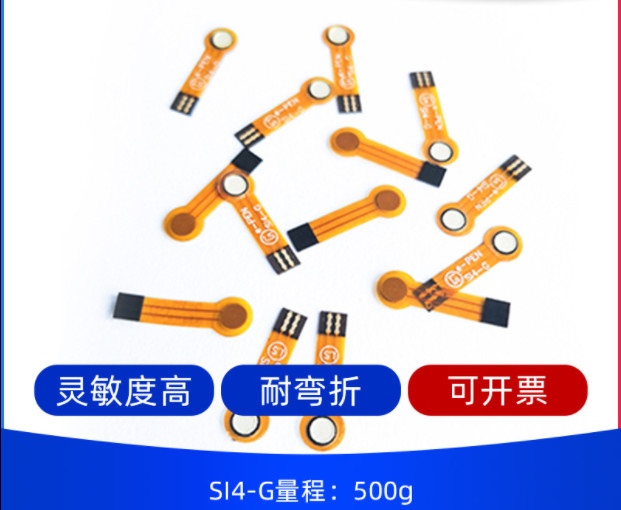

| ระยะทาง | 0 ~ 500 กรัม |
| ความหนา | ≤0.25 มม. |
| ขนาด | ดูรายละเอียดและคําอธิบายขนาด |
| จุดตอบสนอง | ≤ 30 กรัม |
| ความซ้ํา | ± 10% ((50% เต็ม) |
| ความสอดคล้อง | ± 20% ((ชุดของรุ่นเดียวกัน) |
| ไฮสเตเรซิส | +10% (RF)+- RF-) / RF+ |
| ความทนทาน | >หนึ่งล้านครั้ง |
| การ ต่อ ต้าน อย่าง เริ่มต้น | > 10MΩ ((ไม่บรรทุก) |
| เวลาตอบสนอง | < 1 ms |
| เวลาต่อเนื่อง | < 15ms |
| ความดันการทดสอบ | ค่าธรรมดา DC 3.3V |
| อุณหภูมิการทํางาน | -20°C ̇ 60°C |
| EMI | ไม่มีผลิต |
| ESD | อ่อนไหว |
| รุ่น | ความดัน/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | ความต้านทาน/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
หลังจากที่เซ็นเซอร์ได้รับความเครียดและรักษาความดัน, ค่าความต้านทานผลิตจะเคลื่อนไหวเล็กน้อยตามเวลา, โดยปกติภายใน 5% ความผิดพลาดนี้สามารถลดลงโดยวิธีการปรับระยะเวลาในการดําเนินการปรับระดับ, เวลารอหลังจากการใช้แรงดันสอดคล้องกับเวลารอในการใช้งานจริง เนื่องจากสภาพแรงของเซ็นเซอร์แตกต่างกันในกรณีการใช้งานที่แตกต่างกันแนะนําให้ผู้ใช้จัดเรียงเซ็นเซอร์ให้เหมาะสมกับกรณีการใช้งานจริง และทดสอบปริมาตรการคลื่นโดยตัวเอง.
