เซ็นเซอร์ความดันฟิล์มบางที่ยืดหยุ่นได้ดีที่สุด SF45-65 การตอบสนองอย่างรวดเร็วสำหรับหลายช่อง
คำอธิบาย
SF45-65 เซ็นเซอร์ความดันแบบฟิล์มบางแบบยืดหยุ่นได้เป็นเซ็นเซอร์ชนิดใหม่ซึ่งใช้เทคโนโลยีการตรวจจับแรงกดแบบยืดหยุ่นพร้อมสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระพิมพ์บนวัสดุที่ยืดหยุ่นและบางด้วยการยึดเกาะที่แข็งแรง ทนต่อการดัดงอ และวัสดุนาโนที่มีความยืดหยุ่นความไวสูง เพื่อให้สามารถตรวจจับแรงกดที่มีความไวสูงได้
SF45-65 เซ็นเซอร์ความดันฟิล์มแบบยืดหยุ่นเป็นเซ็นเซอร์แบบต้านทานความต้านทานเอาต์พุตลดลงเมื่อความดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้นสามารถวัดความดันได้โดยใช้ความสัมพันธ์แบบต้านทานแรงกด

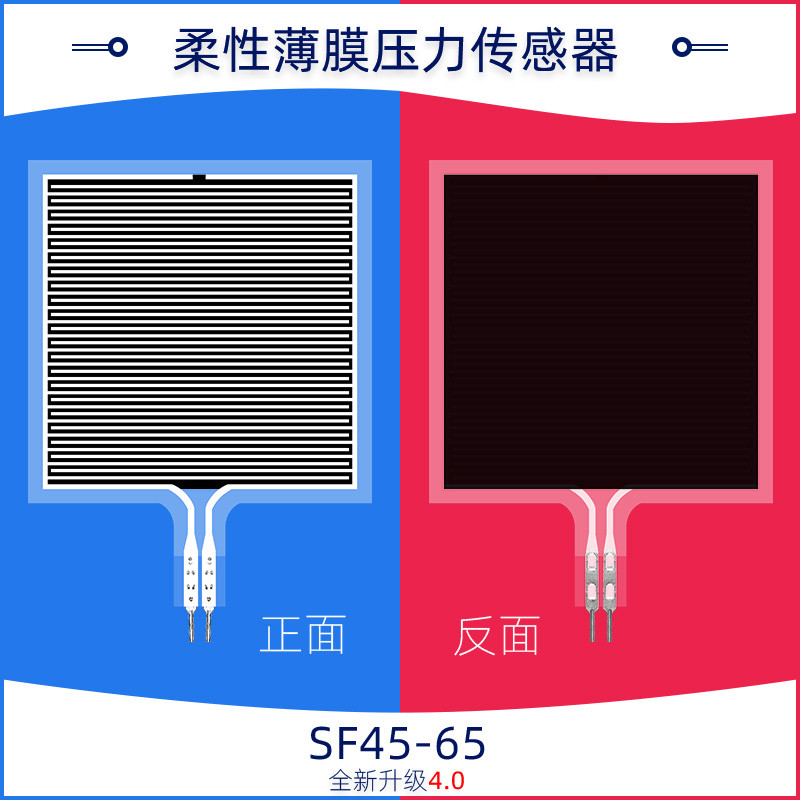

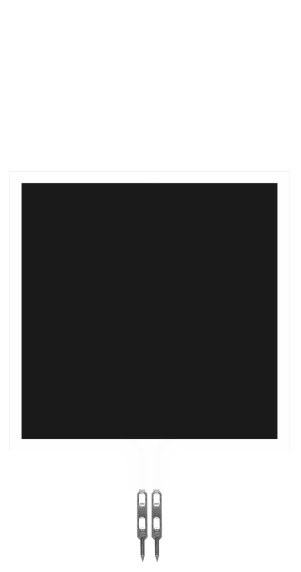

เซ็นเซอร์ความดันฟิล์มแบบยืดหยุ่น SF45-65 เป็นเซ็นเซอร์ความดันที่มีพื้นที่อ่อนไหวเป็นสี่เหลี่ยมจัตุรัสพื้นที่อ่อนไหวมีขนาด 46*46 มม. และสามารถวัดความดันได้ภายใน 5 กก.เหมาะสำหรับสถานการณ์การวัดแรงดันบนพื้นผิวที่ยืดหยุ่น และสามารถใช้กันอย่างแพร่หลายในบ้านอัจฉริยะ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อิเล็กทรอนิกส์ยานยนต์ อุปกรณ์ทางการแพทย์ การควบคุมอุตสาหกรรม หุ่นยนต์อัจฉริยะ และสาขาอื่นๆ
คุณสมบัติ
Ø บางเฉียบมีความหนาน้อยกว่า 0.4 มม
Ø ความต้านทานต่อการดัดงอ
Ø การตอบสนองอย่างรวดเร็ว
Ø อายุการใช้งานยาวนานผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø สัญญาณเอาต์พุตง่ายต่อการตรวจจับ
Ø ความยาวของผลิตภัณฑ์, ขนาด, แพ็คเกจพินสามารถปรับแต่งได้ ฯลฯ
Ø พารามิเตอร์ช่วงเซ็นเซอร์สามารถกำหนดเองได้
ดัชนีประสิทธิภาพ
| แบบอย่าง |
SF45-65 |
| พิสัย |
0~5กก. |
| ความหนา |
≤0.4mm |
| มิติ |
ดูข้อมูลจำเพาะและคำอธิบายขนาด |
| จุดตอบกลับ |
≤30g |
| ความสามารถในการทำซ้ำ |
±5% (โหลด 50%) |
| ความสม่ำเสมอ |
±15%(ดูข้อมูลจำเพาะและคำอธิบายขนาด) |
| ฮิสเทรีซิส |
+10% (RF+- RF-)/RF+ |
| ความทนทาน |
＞หนึ่งล้านครั้ง |
| แนวต้านเบื้องต้น |
>10MΩ (ไม่โหลด) |
| เวลาตอบสนอง |
＜1ms |
| เวลาดำเนินการต่อ |
＜15ms |
| ทดสอบแรงดัน |
ค่าปกติ DC 3.3V |
| อุณหภูมิในการทำงาน |
-20 ℃ ~ 60 ℃ |
| EM |
ไม่มีผลิตผล |
| ESD |
ความรู้สึกไว |
| แบบอย่าง |
ความดัน/Kgf |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
ความต้านทาน/KΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
วงจรอ้างอิง
คำแนะนำ
SF45-65 เซ็นเซอร์ความดันฟิล์มบางแบบยืดหยุ่นเป็นส่วนประกอบที่ไม่มีขั้ว ไม่มีทิศทางในวงจร
- เมื่อใช้ โปรดวางบริเวณที่ไวต่อแรงกดของเซ็นเซอร์บนพื้นผิวที่เรียบและมั่นคงการใช้เซ็นเซอร์บนพื้นผิวโค้งหรือไม่สม่ำเสมอจะทำให้เซ็นเซอร์เป็นสื่อกระแสไฟฟ้าในขั้นต้น กล่าวคือ ในสถานะ "ตอบสนอง" เมื่อไม่มีแรงกดในสถานะนี้ ความต้านทานเอาต์พุตของเซ็นเซอร์ยังคงสามารถตอบสนองต่อการเปลี่ยนแปลงของแรงดัน และความสัมพันธ์ที่สอดคล้องกันจะใช้ไม่ได้กับเอกสารข้อมูลอ้างอิงอีกต่อไป
- หากพื้นผิวรองรับและพื้นผิวที่ใช้แรงเป็นทั้งพื้นผิวแข็งและแข็ง และพื้นผิวสัมผัสมีขนาดใหญ่กว่าพื้นที่อ่อนไหวของเซ็นเซอร์ เนื่องจากโครงสร้างของเซ็นเซอร์เอง การตอบสนองของแรงดันอาจน้อยและไม่เสถียรต้องติดแผ่นยางกลมนุ่มที่จุดศูนย์กลางของพื้นที่อ่อนไหว เส้นผ่านศูนย์กลางจะเล็กกว่าพื้นที่อ่อนไหวเล็กน้อย และพื้นที่ควรมากกว่า 60% ของพื้นที่ของพื้นที่อ่อนไหว
- คุณสามารถใช้เทปกาวสองหน้าเพื่อยึดเซ็นเซอร์บนพื้นผิวที่รองรับโปรดทราบว่าพื้นผิวที่รองรับนั้นเป็นระเบียบเรียบร้อยและสะอาดก่อนวางขอแนะนำให้ใช้เทปกาวสองหน้ายี่ห้อ 3M;ให้บริการที่กำหนดเอง;
ประกาศ
- เมื่อใช้เซ็นเซอร์ พยายามทำให้โหลดได้รับอย่างสม่ำเสมอและหลีกเลี่ยงการสัมผัสโดยตรงกับเซ็นเซอร์ด้วยวัตถุมีคม
- การใช้งานเกินพิกัดจะลดประสิทธิภาพของเซ็นเซอร์หรือทำลายเซ็นเซอร์
- ขั้วต่อเซ็นเซอร์ทำจากวัสดุทองแดงและชุบดีบุก และสามารถเชื่อมตะกั่วได้ตามความต้องการควรสังเกตว่าอุณหภูมิในการบัดกรีไม่ควรสูงเกินไป ขอแนะนำว่าไม่ควรเกิน 300 °C และเวลาในการสัมผัสไม่ควรเกิน 1 วินาที เพื่อป้องกันอุณหภูมิสูงจากการหลอมและทำให้พื้นผิวฟิล์มเสียรูป .
