เซ็นเซอร์วัดแรงดันฟิล์มบางแบบยืดหยุ่นตอบสนองไว ปากกาอิเล็กทรอนิกส์แบบ piezoresistive ขนาดเล็ก
คำอธิบาย

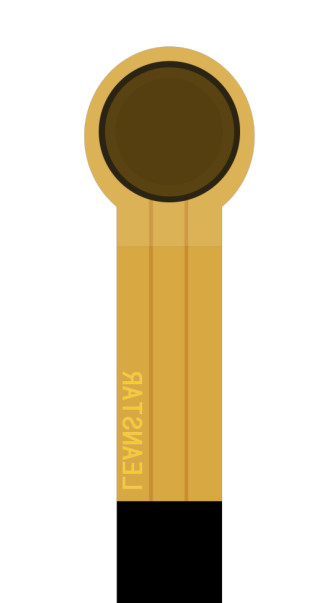

เซ็นเซอร์วัดแรงดันฟิล์มบางแบบยืดหยุ่น SI4-Gเป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิในทรัพย์สินทางปัญญาที่เป็นอิสระของเทคโนโลยีเซ็นเซอร์วัดแรงดันแบบยืดหยุ่น พิมพ์ลงบนวัสดุบางแบบยืดหยุ่นที่มีการยึดเกาะที่แข็งแรง ทนต่อการโค้งงอ และความไวสูงของวัสดุนาโนฟังก์ชันแบบยืดหยุ่น เพื่อให้ได้การตรวจจับแรงดันที่มีความไวสูง
เซ็นเซอร์วัดแรงดันฟิล์มแบบยืดหยุ่นเป็นเซ็นเซอร์แบบต้านทาน ความต้านทานเอาต์พุตจะลดลงเมื่อแรงดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้น สามารถวัดแรงดันได้ผ่านความสัมพันธ์ระหว่างแรงดันและความต้านทานเฉพาะ
เซ็นเซอร์วัดแรงดันฟิล์มแบบยืดหยุ่น SI4-G ส่วนใหญ่ใช้ในการทริกเกอร์และตรวจจับแรงดันของปากกาอิเล็กทรอนิกส์ ติดตั้งที่ด้านหลังของแกนปากกา เมื่อผู้ใช้เขียนด้วยปากกาอิเล็กทรอนิกส์ จะสามารถตรวจจับการเปลี่ยนแปลงของแรงดันในการเขียนได้ หลังจากการประมวลผลอัลกอริทึม สามารถรับรู้ลายมือได้ , การแก้ไขท่าทางและฟังก์ชันอื่นๆ สามารถรวบรวมสัญญาณผ่านวงจรอย่างง่าย
คุณสมบัติ
Ø บางเฉียบ ความหนาน้อยกว่า 0.25 มม.
Ø ทนต่อการโค้งงอ
Ø ตอบสนองรวดเร็ว
Ø อายุการใช้งานยาวนาน ผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø สัญญาณเอาต์พุตตรวจจับได้ง่าย
Ø ปรับแต่งความยาวผลิตภัณฑ์ ขนาด แพ็คเกจพิน ฯลฯ ได้
Ø ปรับแต่งพารามิเตอร์ช่วงเซ็นเซอร์ได้
ดัชนีประสิทธิภาพ
| รุ่น | SI4-G |
| ช่วง | 0~500g |
| ความหนา | ≤0.25mm |
| ขนาด | ดูข้อมูลจำเพาะและคำอธิบายขนาด |
| จุดตอบสนอง | ≤30g |
| ความสามารถในการทำซ้ำ | ±10%(โหลด 50%) |
| ความสอดคล้อง | ±20%(ชุดของรุ่นเดียวกัน) |
| ฮิสเทรีซิส | +10% (RF+ - RF-)/RF+ |
| ความทนทาน | ＞หนึ่งล้านครั้ง |
| ความต้านทานเริ่มต้น | ＞10MΩ(ไม่โหลด) |
| เวลาตอบสนอง | ＜1ms |
| เวลาดำเนินการต่อ | ＜15ms |
| แรงดันไฟฟ้าทดสอบ | ค่าทั่วไป DC 3.3V |
| อุณหภูมิในการทำงาน | -20℃ ～ 60℃ |
| EMI | ไม่ผลิต |
| ESD | ความไม่ไว |
| รุ่น | แรงดัน/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | ความต้านทาน/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
หลังจากที่เซ็นเซอร์ได้รับแรงกดและรักษาแรงดัน ค่าความต้านทานเอาต์พุตจะเลื่อนเล็กน้อยเมื่อเวลาผ่านไป โดยปกติภายใน 5% ข้อผิดพลาดนี้สามารถลดลงได้ด้วยวิธีการปรับเทียบเวลา ในการดำเนินการปรับเทียบ เวลาที่รอหลังจากใช้แรงดันจะสอดคล้องกับเวลาที่รอในการใช้งานจริง เนื่องจากสถานะแรงของเซ็นเซอร์แตกต่างกันในสถานการณ์การใช้งานที่แตกต่างกัน ขอแนะนำให้ผู้ใช้จัดเรียงเซ็นเซอร์ตามสถานการณ์การใช้งานจริงและทดสอบพารามิเตอร์การเลื่อนด้วยตนเอง
