ประสบการณ์พิเศษ เซ็นเซอร์วัดแรงดันฟิล์มบางยืดหยุ่น ZD10-100 เพื่อชีวิตที่ดีขึ้น
คำอธิบาย
เซ็นเซอร์วัดแรงดันฟิล์มบางยืดหยุ่น ZD10-100 เป็นเซ็นเซอร์ชนิดใหม่ที่มีสิทธิในทรัพย์สินทางปัญญาที่เป็นอิสระของเทคโนโลยีเซ็นเซอร์วัดแรงดันแบบยืดหยุ่น มันถูกพิมพ์บนวัสดุบางยืดหยุ่นที่มีการยึดเกาะที่แข็งแรง ทนต่อการโค้งงอ และความไวสูงของวัสดุนาโนฟังก์ชันแบบยืดหยุ่น เพื่อให้ได้การตรวจจับแรงดันที่มีความไวสูง
เซ็นเซอร์วัดแรงดันฟิล์มแบบยืดหยุ่นเป็นเซ็นเซอร์แบบต้านทาน ความต้านทานเอาต์พุตจะลดลงเมื่อแรงดันที่ใช้กับพื้นผิวของเซ็นเซอร์เพิ่มขึ้น สามารถวัดแรงดันได้ผ่านความสัมพันธ์ระหว่างแรงดันและความต้านทานเฉพาะ
ZD10-100 ส่วนใหญ่ใช้สำหรับการตรวจจับแรงดันขนาดเล็กในพื้นที่ที่กำหนด จุดตอบสนองต่ำถึงต่ำกว่า 50 กรัม ซึ่งสามารถตรวจจับทริกเกอร์แรงดันและการเปลี่ยนแปลงแรงดันบนพื้นผิวของเซ็นเซอร์ ZD10-100 ได้อย่างมีประสิทธิภาพ สามารถใช้กันอย่างแพร่หลายในบ้านอัจฉริยะ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ และสาขาอื่นๆ
คุณสมบัติ
Ø บางเฉียบ ความหนาน้อยกว่า 0.3 มม.
Ø แพ็คเกจกันน้ำแบบยืดหยุ่น
Ø ทนต่อการโค้งงอ
Ø ตอบสนองรวดเร็ว
Ø อายุการใช้งานยาวนาน ผ่านการทดสอบการกดมากกว่า 1 ล้านครั้ง
Ø สัญญาณเอาต์พุตตรวจจับได้ง่าย
Ø ปรับแต่งความยาว ขนาด แพ็คเกจพิน ฯลฯ ได้
Ø สามารถปรับแต่งพารามิเตอร์ช่วงเซ็นเซอร์ได้
ดัชนีประสิทธิภาพ
| รุ่น |
ZD10-100 |
| ช่วง |
0~500g |
| ความหนา |
≤0.3mm |

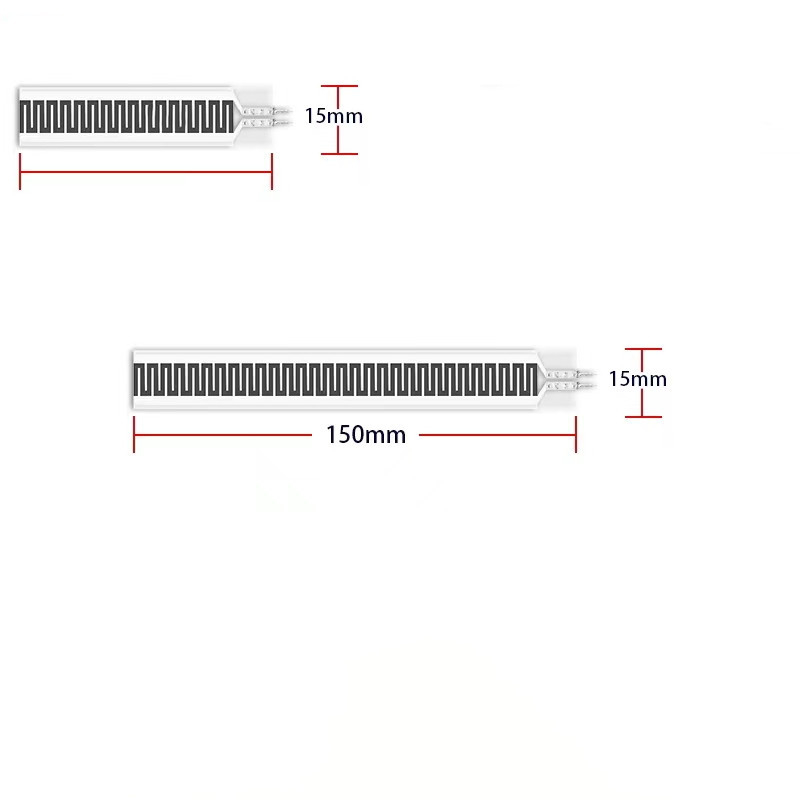

| ขนาด |
ดูข้อมูลจำเพาะและคำอธิบายขนาด |
| จุดตอบสนอง1 |
≤50g |
| ความสามารถในการทำซ้ำ |
±5%(โหลด 50%) |
| ความสอดคล้อง2 |
±15%(ชุดของรุ่นเดียวกัน) |
| ฮิสเทรีซิส |
+10% (RF+ - RF-)/RF+ |
| ความทนทาน |
＞หนึ่งล้านครั้ง |
| ความต้านทานเริ่มต้น |
＞10MΩ(ไม่โหลด) |
| เวลาตอบสนอง |
＜1ms |
| เวลาดำเนินการต่อ |
＜15ms |
| แรงดันไฟฟ้าทดสอบ |
ค่าทั่วไป DC 3.3V |
| อุณหภูมิในการทำงาน |
-20℃ ~ 60℃ |
| EMI |
ไม่ผลิต |
| ESD |
ไม่ไว |
แผ่นอ้างอิงข้อมูล
| รุ่น |
แรงดัน/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
ความต้านทาน/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
หมายเหตุ: เส้นโค้งในไอคอนถูกวาดจากข้อมูลที่วัดภายใต้เงื่อนไขเฉพาะ ความสัมพันธ์ของเส้นโค้งมีไว้สำหรับการอ้างอิงเท่านั้น ข้อมูลจริงควรได้รับการทดสอบหลังการติดตั้งตามการใช้งานเฉพาะ
วงจรอ้างอิง
คำแนะนำ
- เซ็นเซอร์วัดแรงดันแบบยืดหยุ่น ZD10-100 เป็นส่วนประกอบที่ไม่เป็นขั้ว ไม่มีทิศทางในวงจร
- เมื่อใช้งาน โปรดวางโซนที่ไวต่อแรงดันของเซ็นเซอร์บนพื้นผิวที่มั่นคงและเรียบ การใช้เซ็นเซอร์บนพื้นผิวโค้งหรือผิดปกติจะทำให้เซ็นเซอร์นำไฟฟ้าในตอนแรก นั่นคือ ในสถานะ "ตอบสนอง" เมื่อไม่มีแรงดัน ความต้านทานเอาต์พุตของเซ็นเซอร์นี้ยังคงสามารถตอบสนองต่อการเปลี่ยนแปลงแรงดันได้ และความสัมพันธ์ที่สอดคล้องกันจะไม่สามารถใช้กับแผ่นข้อมูลอ้างอิงได้อีกต่อไป
- หากพื้นผิวรองรับและพื้นผิวการใช้แรงเป็นพื้นผิวที่แข็งและแข็ง และพื้นผิวสัมผัสมีขนาดใหญ่กว่าขนาดเซ็นเซอร์ (ขนาดพื้นที่ไวต่อเซ็นเซอร์ 52 มม.*10 มม.) เนื่องจากโครงสร้างของเซ็นเซอร์เอง การตอบสนองต่อแรงดันอาจมีขนาดเล็กและไม่เสถียร จำเป็นต้องติดแผ่นยางนุ่มกลมตรงกลางพื้นที่ไวต่อแรงดัน เส้นผ่านศูนย์กลางเล็กกว่าพื้นที่ไวต่อแรงดันเล็กน้อย และพื้นที่ควรมากกว่า 60% ของพื้นที่ของพื้นที่ไวต่อแรงดัน
- คุณสามารถใช้เทปสองหน้าเพื่อยึดเซ็นเซอร์บนพื้นผิวรองรับ โปรดใส่ใจว่าพื้นผิวรองรับเรียบร้อยและสะอาดก่อนวาง ขอแนะนำให้ใช้เทปสองหน้ายี่ห้อ 3M ให้บริการที่ปรับแต่งได้
- หลังจากที่เซ็นเซอร์ได้รับแรงกดและรักษาแรงดัน ค่าความต้านทานเอาต์พุตจะเลื่อนเล็กน้อยเมื่อเวลาผ่านไป โดยปกติภายใน 5% ข้อผิดพลาดนี้สามารถลดลงได้ด้วยวิธีการปรับเทียบเวลา ในการดำเนินการปรับเทียบ เวลาที่รอหลังจากใช้แรงดันจะสอดคล้องกับเวลาที่รอในการใช้งานจริง เนื่องจากสถานะแรงของเซ็นเซอร์แตกต่างกันในสถานการณ์การใช้งานที่แตกต่างกัน ขอแนะนำให้ผู้ใช้จัดเรียงเซ็นเซอร์ตามสถานการณ์การใช้งานจริงและทดสอบพารามิเตอร์การเลื่อนด้วยตนเอง
ประกาศ
- เมื่อใช้เซ็นเซอร์ พยายามทำให้โหลดได้รับอย่างสม่ำเสมอและหลีกเลี่ยงการสัมผัสโดยตรงกับเซ็นเซอร์ด้วยวัตถุมีคม
- การใช้งานเกินช่วงจะลดประสิทธิภาพของเซ็นเซอร์หรือแม้แต่ทำลายเซ็นเซอร์
- ขั้วต่อเซ็นเซอร์ทำจากวัสดุเคลือบทองแดงและดีบุก และสามารถเชื่อมตะกั่วได้ตามความต้องการ ควรสังเกตว่าอุณหภูมิการบัดกรีไม่ควรสูงเกินไป ขอแนะนำว่าไม่ควรเกิน 300°C และเวลาสัมผัสไม่ควรเกิน 1 วินาที เพื่อป้องกันไม่ให้อุณหภูมิสูงละลายและทำให้พื้นผิวฟิล์มเสียรูป
